Especificaciones ambientales |
|
Temperatura deoperacion |
-10º C to 50º C |
|
Temperatura de almacenamiento |
-20º C to 50º C |
|
Humedad de operación |
- 95% (10º C to 35º C) Non-Condensing
- 75% (35º C to 40º C) Non-Condensing
- Uncontrolled <10º C
|
|
EMI, RFI, EMC |
Cumple con estandares1 |
|
|
1 Cumple con normas de la unión europea directivas relevantes; Cumple con las
normas relevantes autralianas; Listado por la Canadian Standards Association;
Cumple con 21CFR.1040.10,11, and EN60825-1, 2:2007 (Clase 1, Hazard Level 1)
|
Medidor de potencia óptico |
|
Tipo de Detector |
InGaAs |
|
Longitudes de onda calibradas |
850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm |
|
Rango de Medicion |
- +10 a -52 dBm (850 nm)
- +10 a -60 dBm (1300, 1310, 1490, 1550, 1625 nm)
|
|
Linealidad en Medicion de Potencia |
- ±0.2 dB (850 nm)1
- ±0.1 dB (1300, 1310, 1490, 1550, 1625 nm)2
|
|
Incertidumbre en la medición de potencia3 |
±0.25 dB |
|
Resolucion, dB o dBm |
0.01 dB |
|
Auto switcheo de doble longitud |
SI |
|
Unidades de potencia |
dBm, mW, μW |
|
Auto detección de longitud de onda |
SI |
|
Almacenamiento de datos |
1000 datos, miltiples longitudes de onda por dato |
|
Interface |
USB, 2.0 |
|
Conector Optico |
Adaptador removible, Adaptador SC como default, Incluye LC, ST y APC |
|
Tasa de actualización de pantalla |
1 medicion por segundo |
|
Referencia |
Configuracion individual para cada set de longitud de onda |
|
FindFiber ID detección |
SI |
|
Alimentacion |
2 Baterias tipo AA Alkalinas |
|
Vida de la Bateria4 |
> 50 Horas (tipicamente) |
|
Autoapagado |
10, 20, 30 o 60 minutos (puede ser deshabilitada por el usuario) |
|
Advertencia de batería baja |
SI, Icono de Bateria baja parpadea |
|
Tamaño (L x A x A) |
6.4 in x 3.2 in x 1.5 in (16.5 cm x 8.0.cm x 3.9 cm) |
|
Peso |
11.5 oz (325 gramos) |
|
|
1 para 850nm, ±0.2 dB para potencia desde 0 a -45 dBm, ±0.25 dB para potencia <
-45 dBm
2 ±0.1dB para potencia de 0 to -55 dBm, ±0.2 dB para potencia > 0 dBm y < -55
dBm
3 23°C ±2°C, nivel de potencia -20dBm, onda continua, 62.5/125µm en modo de
multilongitud de onda, 9/125 µm en 1310,1490, 1550 y 1625 nm; adicionar 0.1 dB
para 1625 nm,
4 Para mediciones de potencia de 0 dBm o menores, la vida de la batería depende
de las condiciones y tipo de baterías usadas. Fluke Networks recomienda baterías
alkalinas.
|
Fuente de Luz Multimodo |
|
Tipo de emisor |
LED |
|
Longitud de onfa central |
850 nm, 1300 nm |
|
Exactitud de la longitud de onda |
- 850 nm: +30/- 10 nm
- 1300 nm: +/- 20 nm
|
|
Ancho espectral (FWHM) |
- 850 nm: 50 nm (tipico)
- 1300 nm: 135 nm (típico)
|
|
Potencia mínima de salida |
850/1300 nm: ³ -20 dBm |
|
Estabilidad de potencia de salida1 |
±0.1 dB sobre 8 horas |
|
Swticheo Automatico para longitud de onda Dual |
Yes. Can be enabled/disabled by user. |
|
Conector de Salida Óptica |
Fija SC |
|
Generación de Código para encontrar Fibra |
SI. Fija a ID 1. |
|
Modos |
CW, 2 kHz modulados, Auto-wavelength |
|
Alimentación |
Pilas Alcalinas 2 tipo AA |
|
Vida de la Bateria2 |
40 hrs (típico) |
|
Autoapagado |
A los 30 minutos (Puede deshabilitarse por el usuario) |
|
Advertencia de Bateria baja |
SI, LED parpadeante |
|
Medidas (L x W x H) |
5.6 in x 3.2 in x 1.6 in (14.2 cm x 8.1 cm x 4.1cm) |
|
Peso |
1.8 oz (278 g) |
|
|
1 23° C ± 2° C, después de un calentamiento de 5 minutos
2 En modo de longitud de onda automático la vida de la batería depende de la
condición de la batería y las baterías usadas, Fluke recomienda las baterías
alcalinas.
|
Fuente de Luz Monmodo SM |
|
Tipo de Emisor |
FP Laser: dual 1310 nm/1550 nm |
|
Longitud de onda Central |
1310 nm, 1550 nm |
|
Exactitud de Longitud de onda |
- 1310 nm: +/- 20 nm
- 1550 nm: +/- 30 nm
|
|
Ancho de banda espectral (RMS) |
- 1310 nm: 2 nm (maximo)
- 1550 nm: 3 nm (maximo)
|
|
Potencia mínima de salida |
1310/1550 nm: ³ -7 dBm (tipica) |
|
Estabilidad de potencia de salida1 |
±0.25 dB sobre 8 horas |
|
Switcheo automatico de longitud dual |
SI, Puede ser habilitada o deshabilitada por el usuario. |
|
Conector Optico |
Fijo SC |
|
Condicion de lanzamiento |
Fibra de 9/125 μm |
|
Generacion de Codigo FindFiber |
Si, fijo a ID 2. |
|
Modos |
CW, 2 kHz modulado, Auto-wavelength |
|
Alimentacion |
2 Baterias alcalinas tipo AA |
|
Vida de la bateria2 |
30 hrs (tipico) |
|
Autoapagado |
30 minutos (puede ser habilitado o deshabilitado por usuario) |
|
Advertencia de Bateria baja |
SI, LED parpadeante |
|
Medidas (L x W x H) |
5.6 in x 3.2 in x 1.6 in (14.2 cm x 8.1 cm x 4.1cm) |
|
Peso |
9.8 oz (278 grams) |
|
|
1 23° C ± 2° C, después de un calentamiento de 5 minutos
2 En modo auto-wavelength, la vida de la batería depende de las condiciones y tipo
de baterías usadas. Fluke recomienda las pilas alkalinas.
|
Especificaciones de fuente FindFiber |
|
Tipo de emisor |
Laser |
|
Conector de la Fuente |
Fijo SC |
|
Generacion de códigos FindFiber |
1 a 8. Default es 3. |
|
Encendido e indicación de batería baja |
LED |
|
Fuente de alimentación |
2 Baterias tipo AA |
|
Vida de la Bateria |
> 80 horas típico |
|
Autoapagado |
30 minutos |
|
Advertencia de batería baja |
LED parpadeante |
|
Medidas (L x W x H) |
7.1 in x 1.3 in x 1.0 in (17.9 cm x 3.2 cm x 2.5 cm) |
|
Peso |
4.4 oz (125 g) |
|
Seguridad |
Cumple Class 1 CDRH |
|
| |
|
|
|
 |
|
 |
|
|
|
 |
|
 |
|
Descripcion
SimpliFiber® Pro Optical Power Meter and Fiber Test Kits
Con nuevas y únicas capacidades que simplifican la comprobación de la fibra, el Medidor Óptico SimpliFiber Pro® y el Kit de Fibra son ideales para llevar a cabo la instalación o verificación del cableado de fibra de primera línea.
*No disponible en todos los kits
Capacidades del producto
Con nuevas capacidades que hacen la verificaión más simple, el Medidor Óptico SimpliFiber Pro® y el Kit de Prueba de Fibra son los mejores kits para cualquier instalación o verificación del cableado de fibra óptica. Tanto si usted es un técnico en fibra o un contratista, nuestros kits, configurados de forma profesional, contienen todas las herramientas necesarias para medir con rapidez pérdida y niveles de potencia, localizar fallos, polaridad e inspeccionar y limpiar los extremos de los conectores. Con las características demandadas en el mercado, como un único puerto, dos longuitudes de onda y la detección automática de longitud de onda, combinado con las características de ahorro de tiempo como el CheckActive™, el FindFiber™(identificadores remotos de fibra), y el Min/Max hacen de SimpliFiber Pro el mejor kit de pruebas de fibra en el mercado.

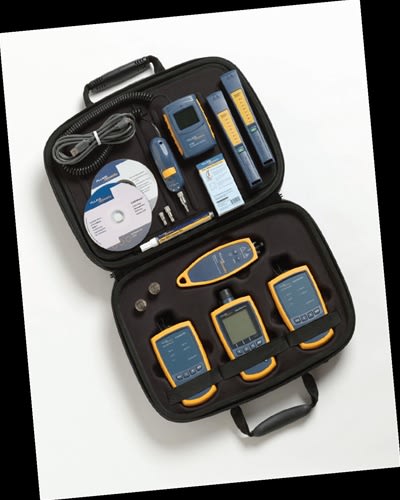

Kit de Verificacion copmpleto de Fibra (FTK1450)
Este es un kit completo para contratistas y tecnicos de la red que instalan y mantienen redes con fibras opticas multimodo y monomodo (ambas). Use este kit para verificar la perdida de potencia optica en la fibra en longitudes de onda de 850, 1300, 1310, 1490, 1550, y 1625 nm, inspeccione la cara de las terminales de la fibra, localiza fallas en el cable, problemas de conectores, y problemas de polaridad. Hay varios kits que ofrecen una variedad de opciones de inspeccion.
| FTK1450 |
Kit completo de verificacion de fibras. Incluye FT500 FiberInspector Mini – Incluye SimpliFiber Pro medidor de potencia optica, Fuente de luz multimodo MM 850/1300, Fuente de luz monomodo SM 1310/1550, VisiFault VFL Probador visual de fallas que genera luz led roja, Dos (2) Fuentes de identificacion remota FindFiber, estuche de transporte; adaptadores para el medidor de potencia de los tipos SC, ST, y LC, un kit de limpieza de fibras opticas NFC-KIT-BOX |
|
|
|
|
|
|
|
