El generador de forma de onda arbitraria / función de canal dual 4047B es capaz de generar formas de onda sinusoidales, cuadradas, triangulares, de pulso y arbitrarias estables y precisas. Las salidas CH1 y CH2 son totalmente independientes con botones de encendido / apagado individuales y ambas se pueden variar de 0 a 10 Vpp a 50 ohmios (hasta 20 Vpp en circuito abierto). El generador proporciona capacidades de barrido lineal y logarítmico, modulación AM / FM / PM / FSK / PWM y un desplazamiento de CC continuamente variable para inyectar señales directamente en los circuitos con el nivel de polarización correcto. Los amplificadores separados de amplitud de salida y de compensación de CC le permiten establecer una gran compensación de CC (por ejemplo, ± 4,99 V) con una señal de salida de pequeña amplitud (por ejemplo, 10 mV).

La arquitectura dual del 4047B, que normalmente se encuentra solo en generadores más costosos, proporciona todos los beneficios de un DDS y un verdadero generador de forma de onda arbitraria (AWG) punto por punto, sin ninguna limitación impuesta por ninguna de las tecnologías.

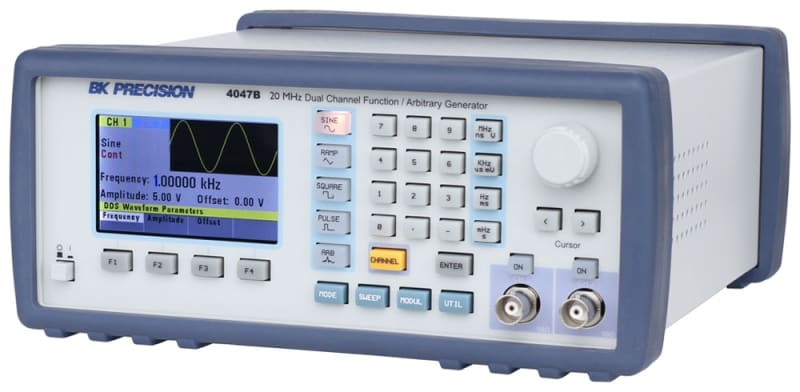

Panel frontal
Interfaz de usuario intuitiva
Ajuste fácilmente todos los parámetros de la forma de onda utilizando el teclado del panel frontal con menús intuitivos con teclas de selección de canales dedicadas, teclado numérico y botón de control giratorio.
