| Especificaciones | | Power Meter Especificaciones | | Conector de entrada | Adaptador de conector intercambiable (estándar LC, SC, ST y FC opcional) | | Tipo de detector | InGaAs | | Las longitudes de onda | 850 nm, 1300 nm, 1310 nm, 1550 nm | | Energía Gama de la medida | 0 dBm a -65 dBm (850 nm) 0 dBm a -70 dBm (todas las demás longitudes de onda) | | Incertidumbre en la medición de energía | <+ / - 5% + / - 32 pW | | La linealidad de medición | <± 0,1 dB | | Período de recalibración | 1 año | | Power Meter Especificaciones | | Plazos de prueba (no incluye referencia a veces) | Modo remoto inteligente | <3 segundos (2 longitudes de onda, una dirección, de longitud de onda de detección automática) | | Modo fuente extremo lejano | ≤ 2 segundos (2 longitudes de onda, longitud de onda de detección automática con un solo sentido) | | Modo de bucle invertido | ≤ 2 segundos (2 longitudes de onda, longitud de onda de detección automática con un solo sentido) | | Conectores de entrada / salida | Adaptador de conector intercambiable (estándar LC, SC, ST y FC opcional) | | Inicie Condición | Rodeado Flux cumple con TIA-526-14-B, ISO / IEC 14763-3 y IEC 61280-4-1 | | Tipos de fibra probados | monomodo | | Tipo de origen y longitudes de onda | De Fabry-Perot diodo de láser de 1310 nm ± 20 nm 1550 nm ± 30 nm | | Longitud máxima de medición | 130 kilometros | | Longitud Exactitud de la medición | ± 1,5 m más de ± 1% de la longitud | | Potencia de salida (nominal) | ≥ -4 dBm | | Salida de Estabilidad de la energía | ± 0.1 dB durante 8 horas ± 0,08 dB más de 15 minutos | | Las longitudes de onda Fuente | 850 nm, 1300 nm, 1310 nm, 1550 nm | | Energía Gama de la medida | 0 dBm a -65 dBm (850 nm) 0 dBm a -70 dBm (todas las demás longitudes de onda) | | Incertidumbre en la medición de energía | <+ / - 5% + / - 32 pW | | La linealidad de medición | <± 0,1 dB | | Período de recalibración | 1 año | | Localizador visual de fallos (VFL) | | Potencia de salida | > -5 DBm
<0 dBm
SMF-28 de fibra monomodo
de onda continua
SC conector / UPC | | Longitud de onda de funcionamiento | 650 nm nominal | | Modos de salida | Onda continua
Modo pulsado (2 Hz a 3 Hz de frecuencia de parpadeo) | | Adaptador de conector | 2,5 mm universales | | Seguridad del láser | Clase II CDRH
Por encima del rango de temperatura de funcionamiento |
|
|
|
 |
|
 |
|
|
|
 |
|
 |
|
Descripcion
El equipo de certificación de pérdida óptica CertiFiber Pro mejora la eficacia de la certificación de fibra óptica. La interfaz de usuario Taptive simplifica la configuración, elimina los errores y acelera la solución de problemas. Un asistente de configuración de referencias garantiza que las referencias se configuran correctamente y elimina los errores de pérdida negativa. Incorporado en la plataforma Versiv diseñada para el futuro, CertiFiber Pro OLTS proporciona comprobación de nivel 1 (básico)/nivel 2 (extendido) y generación de informes en combinación con el módulo OptiFiber Pro. Un práctico módulo Quad ofrece compatibilidad con monomodo y multimodo, y cumple con las especificaciones de flujo restringido en multimodo. También hay disponibles módulos de certificación de cobre, así como de análisis de Wi-Fi y solución de problemas de Ethernet. Analice los resultados de las pruebas y cree informes de pruebas profesionales con el software de gestión LinkWare. La capacidad de inspección de fibra óptica de doble extremo de CertiFiber Pro le permite inspeccionar y certificar terminaciones de conectores de fibra óptica en ambos extremos de su conexión de fibra en menos de un segundo, así que usted puede hacer su trabajo la primera vez. Esta capacidad de inspección de fibra óptica de doble extremo proporciona una certificación automatizada de PASA/FALLA que elimina las suposiciones de la inspección de fibra de modo que cualquiera puede ser un experto en fibra.

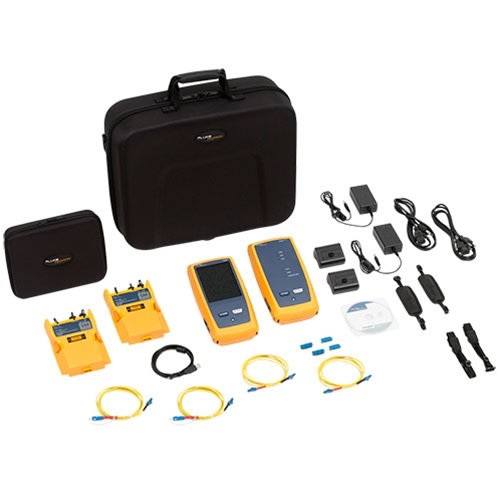

Este kit incluye: 1 unidad principal y remota Versiv, (2) módulos OLTS monomodo CertiFiber Pro, kit de latiguillos de comprobación SC/LC monomodo, maletín de transporte de latiguillos de comprobación, (2) adaptadores LC/LC, (2) correas de mano, (2) correas de hombro, maletín de transporte, cable de interfaz USB, CD de software de código abierto Versiv, (2) cargadores de CA, declaración de calibración y guía de inicio.
- Mejor tiempo de certificación: dos fibras en dos longitudes de onda en tres segundos.
- Cumplimiento con flujo restringido, requerido por ANSI/TIA e ISO/IEC.
- Comprobación de nivel 1 (básico) y nivel 2 (extendido) y generación de informes en combinación con OptiFiber® Pro
- El sistema de gestión ProjX™ asegura que todos los trabajos se completen de forma correcta y eficiente.
- Proporciona análisis de PASA/FALLA automáticos según los estándares del sector y los límites de prueba personalizados.
- Certificación de doble extremo Pasa/Falla de terminaciones de fibra óptica
- Indicaciones gráficas de áreas problemáticas en los extremos de fibra por contaminación, agujeros, roturas y arañazos.
- El diseño modular de Versiv™ permite la certificación de cobre, la detección de pérdida de fibra óptica, la comprobación OTDR y la inspección de los extremos de fibra.
- La interfaz de usuario Taptive™ ofrece orientación animada y sencilla para eliminar la configuración de referencia incorrecta y los errores de “pérdida negativa”.
- El conveniente módulo Quad admite la comprobación de pérdida monomodo y multimodo.
- Rango de distancia de monomodo ampliado a 130 km.
- Localizador de fallos visual incorporado.
- Analice los resultados de las pruebas y cree informes de pruebas profesionales con el software de gestión LinkWare™.
- Compatible con Linkware™ Llive. Linkware Live permite fácilmente seguir el progreso del trabajo, obtener acceso en tiempo real de los resultados de pruebas para rápidamente solucionar los problemas en el campo, y fácilmente transferir y consolidar los resultados de pruebas del comprobante a software LinkWare™ para gestión de pruebas de cableado PC.
|
|
|
|
|
|
|
|
|
