Model | APS-7050 | APS-7100 | Maximum Output Capacity | Power Rating | 500VA | 1kVA | Output Voltage Setting | Range | 0~155Vrms, 0~310Vrms, 0~600Vrms (APS-003), Auto | Output Maximum Current | Range | 4.2A/2.1A/1.05A (APS-003) | 8.4A/4.2A/2.1A (APS-003) | OutputMaximumPeak Current | Range | 16.8A/8.4A/4.2A (APS-003) | 33.6A/16.8A/8.4A (APS-003) | Output Frequency Setting | Range | 45.0~500Hz | 45~999.9Hz(APS-004) | 45.0~500Hz | 45~999.9Hz(APS-004) | Resolution | 0.01Hz(45.0~99.99Hz)
0.1Hz(100.0~500.0Hz) | 0.01Hz(45.0~99.99Hz)
0.1Hz(100.0~999.9Hz) | 0.01Hz(45.0~99.99Hz)
0.1Hz(100.0~500.0Hz) | 0.01Hz(45.0~99.99Hz)
0.1Hz(100.0~999.9Hz) | Setting Accuracy | ±(0.02% of setting) | Waveform | Total harmonic distortion | ≦0.5% at 45~500Hz (Resistive load) | Voltage Regulation | Line Regulation | 0.1% of full scale | Load Regulation | 0.5% of full scale | Measurement | Frequency | Range | 45~ 500Hz | Resolution | 0.01Hz (45.0~99.99Hz)

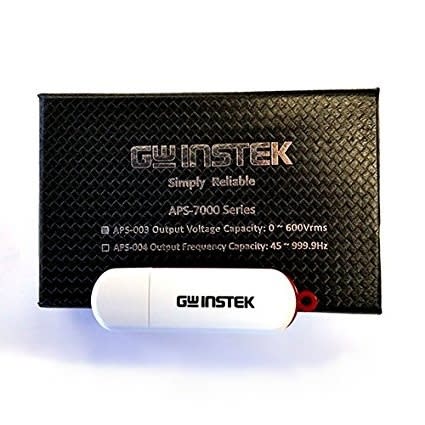

0.1Hz (100.0~500.0Hz) | Accuracy | ±0.1Hz | With APS-004 Option | Range | 45~ 999.9Hz | Resolution | 0.01Hz (45.0~99.99Hz)
0.1Hz (100.0~999.9Hz) | Accuracy | ±0.02% of setting | Voltage (r.m.s) | Range | 0.2~38.75 Vrms
38.76~77.5 Vrms
77.51~155.0 Vrms
155.1~310.0 Vrms | Resolution | 0.01V at 0.00~99.99 Vrms
0.1V at 100.0~310.0 Vrms | Accuracy | ±(0.5% of reading+ 2counts) | With APS-003 Option | Range | 0.2~600Vrms | Resolution | 0.01V at 0.00~99.99 Vrms
0.1V at 100.0~600.0 Vrms | Accuracy | ±(0.5% of setting+ 2counts) | Current (r.m.s) | Range | 2.00~70.00mA
60.0~350.0mA
0.300~3.500A
3.00~17.50A | Resolution | 0.01mA
0.1mA
0.001A
0.01A | Accuracy | ±(0.6% of reading+5 counts), 2.00~350.0mA
±(0.5% of reading+5 counts), 0.350~3.5A
±(0.5% of reading+3 counts), 3.500~17.5A | Power (W) | Resolution | 0.01W
0.1W
1W | Accuracy | ±(0.6% of reading+5 counts), 0.2~99.99W
±(0.6% of reading+5 counts), 100.0~999.9W
±(0.6% of reading+2 counts), 1000~9999W | Power Factor | Resolution | 0.001 | Accuracy | ±(2% reading+ 2 counts) | Crest Factor | Range | 0.00~50.00 | Resolution | 0.01 | General | Remote Output Signal | Pass, Fail, Test-in Process, Trigger in, Trigger out ,Out ON/OFF | Sync Signal Socket | Output Signal 10V, BNC type | Interface | USB Host, LAN
Option：GPIB (APS-001)；RS232/USB CDC (APS-002) | Output Mode | Memory | 10 (0~9 numeric keys) | AC Input | 115/230 Vac±15% | Others | Phase | Single Phase, Two wire (1P2W) | Protection | OCP, OPP, OHP and Alarm | Dimension (W*H*D) & Weight | 430x88x400, 24Kg | 430x88x560, 38Kg |
|
|
|
 |
|
 |
|
Descripcion
APS-7000 es una serie de la fuente de alimentación de
CA lineal programable, con la altura de gama 2U y la frecuencia de salida es de
45 ~ 500 Hz, una máxima salida nominal de APS-7050 es 500VA, 310Vrms, 4.2Arms y
APS-7100 es 1000VA, 310Vrms, 8.4Arms. La colocación opcional se puede extender
a la tensión de salida máxima de 600 Vrms y la frecuencia de salida máxima de
999.9Hz. La serie APS-7000 consta de nueve funciones de medición, de control
(Vrms, IRMS, F, IPK, W, VA, PF, Ipk asimiento, CF), y proporciona una interfaz
de usuario similar a la del medidor de energía AC. La serie APS-7000, a través
de conmutación de muchos conjuntos de los niveles actuales para aumentar la
resolución pequeña medida de la corriente, es ideal para la industria del LED y
el modo de espera de pruebas consumo de energía. Para cumplir con los criterios
de prueba de fluctuación de la tensión a menudo visto en la electrónica de
consumo, APS-7000 no sólo suministrar una fuente estable de CA, que también
cuenta con cinco métodos para hacer frente a propósito especial o voltaje
anormal, frecuencia y fase; diez series del modo Simulación simulan corte de
energía, aumento de la tensión, y la caída de tensión; diez juegos de la
modalidad de secuencia permiten a los usuarios definir parámetros y producen
onda sinusoidal por pasos de edición; diez juegos de la modalidad de programa
pueden editar la salida de forma de onda de CA y definir el techo y el nivel de
piso de elementos de medición para diferentes DUT; Control de rampa permite a
los usuarios configurar la velocidad de variación de aumento de tensión de
salida y de caída; Oleada / Control de inmersión simula la potencia de entrada
del DUT produce un sobrevoltaje o Dip superposición de tensión con forma de
onda de tensión de salida en un momento específico.
|
|
|
|
|
|
|
