Caracteristicas
- Rango de frecuencia de la fuente de señal: 10 Hz a 5 MHz
- Precisión básica de hasta ± 0,08% (típica ± 0,05%)
- Función ALC
- Impedancia de salida 25 Ω / 100 Ω, conmutable
- Admite el modo de medidor y el modo de lista, el modo de barrido y la función de análisis de circuito equivalente (opción)
- Voltaje de polarización CC incorporado ± 12V
- Medición del círculo de admitancia del elemento piezoeléctrico y puede medir la característica de polarización de CC del valor de capacitancia.
- Velocidad de medición ultra alta <3 ms
- Función de circuito abierto / cortocircuito / carga correcta
- Se pueden seleccionar hasta cuatro parámetros de componentes en el modo de medidor eléctrico. Los valores de inducción y DCR se pueden medir y mostrar simultáneamente
- Clasificación de componentes automáticos: función de comparación y función de clasificación BIN del controlador
- Se puede utilizar con varios accesorios, tales como: accesorio de prueba de material dieléctrico líquido, accesorio de prueba de material dieléctrico y accesorio de prueba de material magnético… .etc.
- Uso con sistema de prueba de corriente de polarización CC
- Admite interfaces RS-232, GPIB, Handler, LAN, USB Host / Device
- El software de análisis de datos de conexión a PC está disponible
|
|
|
|
|
|
|
|
|
|
|
|
|
Descripcion

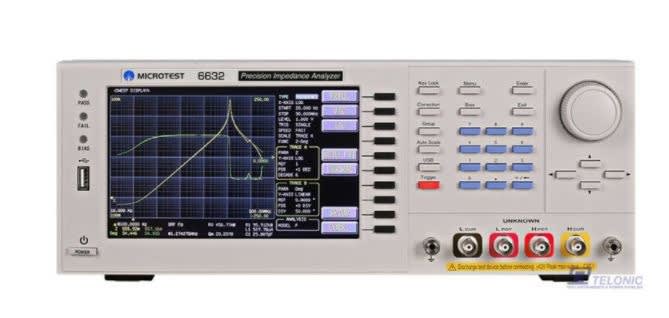

El analizador de impedancia de precisión 6632 tiene siete opciones de frecuencia (10 Hz a 5 MHz). La función de análisis de circuito equivalente admite 7 modelos de parámetros diferentes (tres elementos, cuatro elementos), puede ayudar a los clientes a modelar la impedancia frente a las características de frecuencia. 6632 Voltaje de polarización de CC incorporado ± 12V, puede medir el círculo de admitancia del elemento piezoeléctrico y puede medir la característica de polarización de CC del valor de capacitancia. 6632 se puede utilizar con el sistema de prueba de corriente de polarización de CC. Admite interfaces RS-232, GPIB, Handler, LAN, USB Host / Device, capacidades de software de conexión a PC para mejorar el diseño y la eficiencia de las pruebas de manera significativa.
El 6632 admite una variedad de accesorios que satisfacen las necesidades del cliente. Como un dispositivo de prueba de material dieléctrico que permite a los ingenieros diseñados con PCB reducir las condiciones defectuosas con la información completa de permitividad mientras se diseñan los diseños de PCB, dispositivo de prueba de material dieléctrico líquido para medir la constante dieléctrica de agua pura y aire, dispositivo de prueba de material magnético para medir la permeabilidad de varios núcleos toroidales o núcleos de ferrita y materiales de revestimiento de blindaje electromagnético …… etc.
|
|
|
|
|
|
|
|
|
