Rompa los límites de la localización de fallos y maximice la producción de energía solar
El localizador de fallos a tierra en instalaciones fotovoltaicas Fluke GFL-1500 es un instrumento de resolución de problemas que permite localizar rápidamente fallos de conexión a tierra activos en sistemas fotovoltaicos. Funciona generando una señal rastreable en la matriz, lo que permite un rastreo rápido, intuitivo y sin contacto directamente hasta la ubicación del fallo. Este innovador enfoque elimina los inconvenientes de la resolución de problemas mediante métodos lentos y laboriosos, y reduce la exposición innecesaria a riesgos eléctricos.
Características principales:- Identificación y localización de fallos de conexión a tierra activos en sistemas fotovoltaicos
- Reducción del tiempo de resolución de problemas con una señal rastreable y fácil de seguir
- Reducción de la exposición a peligros con el rastreo sin contacto
- Funciones de análisis, rastreo de fallos, detección de circuitos abiertos y mapeo
- Transmisor y receptor con categoría CAT III 1500 V CC/CAT IV 600 V
Además de aumentar la seguridad y reducir el tiempo de inactividad, esta innovadora solución redefine la forma como los técnicos localizan fallos a tierra activos en sistemas fotovoltaicos. En lugar de recurrir a complejos diagnósticos manuales, el GFL-1500 utiliza una señal rastreable y fácil de seguir, que simplifica el aislamiento de fallos. Así, los equipos pueden restaurar el funcionamiento del sistema con rapidez y eficacia.

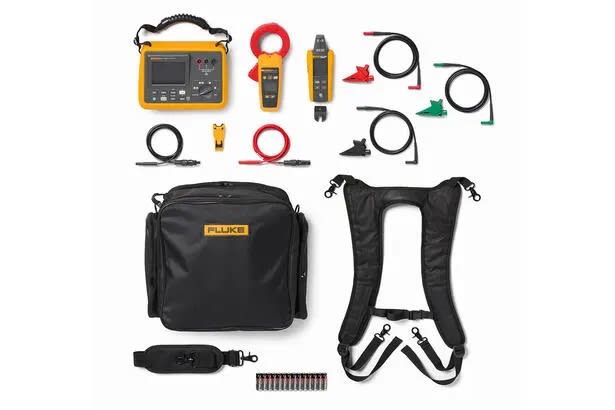

El localizador de fallos a tierra GFL-1500 es un sistema de tres piezas diseñado para optimizar el flujo de trabajo sobre el terreno, lo que permite una resolución de problemas más rápida y segura. Esto proporciona a los responsables de las instalaciones una mayor garantía en cuanto al rendimiento y la disponibilidad del sistema. El sistema GFL-1500 consta del transmisor GFL-1500, el receptor GFL-1500 y la pinza de rastreo de señales GFL-1500.
Tecnología FaultTrack™: detección de fallos a tierra en instalaciones solares
El GFL-1500 utiliza la tecnología FaultTrack™ para detectar fallos activos y generar una señal rastreable a través de la trayectoria del fallo, de modo que los técnicos pueden seguir esa señal desde el transmisor hasta la ubicación precisa del fallo a través de su trayectoria. Localizar un fallo activo con total precisión solía ser una tarea complicada, pero con la tecnología FaultTrack™ esto resulta ahora más fácil que nunca.
En las matrices solares a gran escala, la dificultad de encontrar fallos activos, a menudo, se une a la dificultad de identificar diseños de cadenas a partir de una documentación incompleta u obsoleta. Con un conocimiento general de la configuración de su sitio, unas pocas conexiones y un rastreo sin contacto, el GFL-1500 permite a los técnicos identificar la rama del fallo y localizarlo de forma precisa dentro de una cadena, sin tener que recurrir a mapas detallados del sitio ni a procedimientos de prueba que requieren mucho tiempo. Combinando varias funciones de diagnóstico en un solo sistema fácil de usar, el GFL-1500 ofrece una aptitud única para localizar fallos mediante el rastreo de señales sin contacto. Esto lo convierte en una herramienta esencial para garantizar una elevada eficiencia en el mantenimiento y resolución de problemas en instalaciones fotovoltaicas.
Facilidad de uso y ahorro de tiempo
El GFL-1500 se ha diseñado para simplificar la detección de fallos a tierra en instalaciones fotovoltaicas sobre el terreno. Desde una ubicación de prueba central, los técnicos pueden comenzar a localizar la trayectoria del fallo sin desconectar repetidamente los conductores ni utilizar la fuerza bruta para probar cada cadena individual. Este enfoque optimizado ahorra un tiempo valioso y aumenta la seguridad en la resolución de problemas, lo que permite a su equipo solucionar las incidencias de forma rápida y fiable.
El sistema GFL-1500 incluye un receptor de rastreo de señales y una pinza. Cada uno de ellos resulta adecuado para diferentes etapas del proceso de diagnóstico. La pinza es especialmente útil para identificar el combiner o la cadena que presentan el fallo sin tener que realizar desconexiones, incluso en entornos ruidosos en los que la claridad de la señal puede verse reducida. Una vez identificada la cadena afectada en la instalación fotovoltaica, se puede utilizar el receptor de rastreo de señales o la pinza para seguir con precisión la trayectoria del fallo y localizar el problema en la cadena.
Diseñado para condiciones reales, el GFL-1500 es intuitivo de usar, rápido de implementar, está diseñado para entornos hostiles y ofrece una solución integral que permite a los técnicos pasar rápidamente del problema a la resolución del mismo.
Seguridad y cumplimiento de normativas
A medida que los sistemas fotovoltaicos a gran escala adoptan cada vez más arquitecturas de 1500 V CC, aumenta también la demanda de herramientas de diagnóstico seguras, precisas y aptas para mayor tensión. Los sistemas de CC de alta tensión resultan más eficientes debido a cadenas más largas y a la presencia de menos componentes, pero funcionan a tensiones que requieren una mayor concienciación sobre la seguridad, así como equipos especializados para la resolución de problemas. El sistema Fluke GFL-1500 incluye: - Transmisor: CAT III 1500 V CC, CAT IV 600 V; cumple las estrictas normas de seguridad establecidas en IEC 61010-1 y 61010-2-030.
- Receptor: CAT III 1500 V CC, CAT IV 600 V; cumple la norma IEC 61010-1.
- Pinza de rastreo de señales: apta para utilizar en conductores aislados de hasta 1500 V.
El localizador de fallos a tierra GFL-1500 se ha sometido a rigurosas pruebas de seguridad y durabilidad para proporcionar una solución robusta, segura, rápida y fiable para identificar fallos a tierra en entornos de alta tensión, de modo que los técnicos puedan trabajar con confianza y eficiencia sobre el terreno, ya sea a nivel de inversor, de combiner o de módulo.
