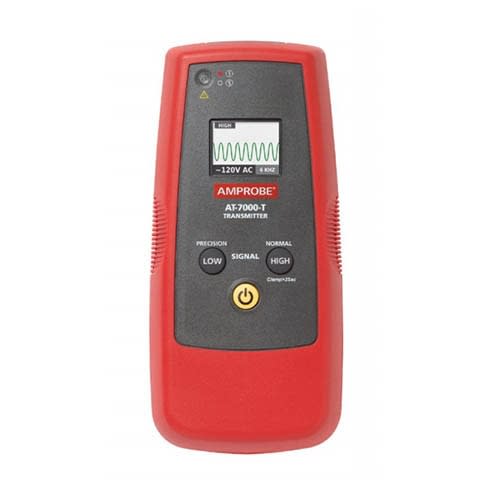

El Amprobe AT-7000-T dispone de tres modos de potencia "alto", "bajo" y "clamp" y dos frecuencias de salida (6 kHz y 33 kHz). El AT-7000-T incorpora las mejores tecnologías disponibles para el rastreo de hilo óptima e identificación interruptor en ambos circuitos energizados y desenergizados. El AT-7000-T establece automáticamente la frecuencia en base a la tensión detectada, y pide al usuario para ajustar el nivel de potencia en función de su aplicación. La pantalla a color TFT LCD muestra el voltaje detectado, la salida de frecuencia y el modo de alimentación.
Cuando no hay acceso a los conductores desnudos, utilice la abrazadera de señal-SC 7000 para inducir una señal en cualquiera de los circuitos energizados como inactiva para el rastreo y localización de alambre de carga. el modo de "pinza" del transmisor AT-7000-T proporciona una señal de 6 kHz impulsado por la abrazadera para mejorar aún más la precisión y el rendimiento.
El AT-7000-T del transmisor funciona en circuitos energizados y desactivado hasta 600V AC / DC en entornos eléctricos Categoría I-IV.
El transmisor medirá la tensión de línea y mostrarlo en la pantalla de visualización LCD TFT en color del transmisor. Sobre la base de voltaje detectado se cambiará automáticamente a cualquiera de los modos con corriente (30 a 600 V AC / DC) o en el modo sin corriente (0 a 30 V AC / DC). El modo de energía utiliza una frecuencia de transmisión inferior (6 kHz) que en el modo de tensión (33 kHz) para reducir el acoplamiento de señales con objetos metálicos cercanos y mejorar los resultados. Si el circuito está energizado el LED rojo en la esquina superior izquierda del transmisor AT-7000-T se iluminará.
¡IMPORTANTE! Tenga en cuenta que la luz LED rojo se enciende cuando se conecta a un circuito energizado. Seleccione el modo energizado o desenergizado correcto en el receptor AT-7000-R al elegir su modo de rastreo.
energizado modo: En el modo de energía del transmisor dibuja muy baja corriente del circuito de energía y genera una señal de 6,25 kHz. Esta es una característica muy importante de la AT-7000-T, ya que la corriente de dibujo no inyecta cualquier señal que perjudicaría equipos sensibles conectado al circuito. La señal también se genera en un camino directo entre el transmisor y la fuente de energía, por lo tanto no la colocación de una señal en cualquiera de las ramificaciones que permiten el rastreo de cableado directamente al panel de interruptores. Tenga en cuenta que debido a esta característica, el transmisor tiene que estar conectado en el lado de carga del circuito.
En el modo sin tensión el transmisor inyecta una señal de 32,8 kHz en el circuito: el modo de-energizado. En este modo, puesto que se inyecta la señal, viajará a través de todas las ramas de circuito. Es una frecuencia alta, señal de muy baja energía que no daña cualquier equipo sensible.
![]()
