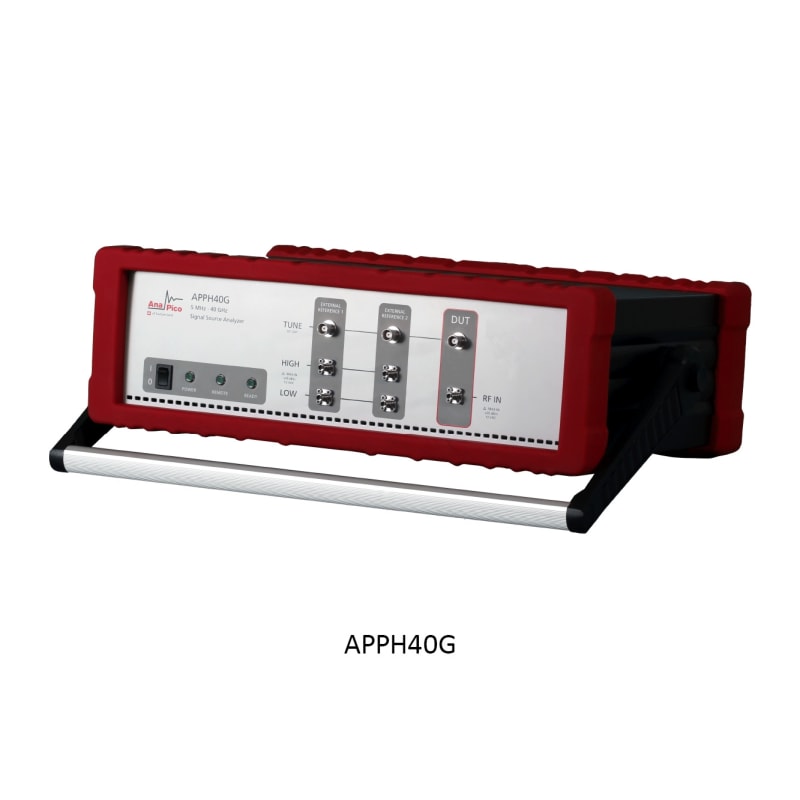

Anapico APPH20G - Fuente Analizadora de Señales 26 GHz (Signal Source Analyzer)

El APPH es un analizador de fuente de señal totalmente contenido con modelos de hasta 7, 26 y 40 GHz. Ofrece un conjunto indispensable de funciones de medición para evaluar fuentes de señal que van desde VHF a frecuencias de microondas, pero también dispositivos activos y pasivos no auto-oscilantes como amplificadores o divisores de frecuencia. Una arquitectura de sistema de señal mixta con un motor de correlación cruzada FPGA permite un procesamiento de señal muy rápido y una sensibilidad de ruido de fase ultrabaja.

Las mediciones se pueden realizar con el software de escritorio provisto o con scripts individuales usando la interfaz SCPI remota para pruebas automatizadas.

Las fuentes de alimentación programables incorporadas y los voltajes de ajuste de bajo ruido hacen que la unidad sea extremadamente flexible y fácil de usar.

El conjunto completo de capacidades de medición incluye:

• medición de ruido de fase absoluta de señales moduladas por pulso y onda continua para caracterizar osciladores, sintetizadores, generadores de señales y otras configuraciones auto-oscilantes
• Medición de ruido de fase residual de ondas continuas y señales moduladas por pulso, utilizadas para caracterizar amplificadores, convertidores ascendentes / descendentes, mezcladores, divisores y otros componentes no auto-oscilantes.
• medición de ruido de amplitud de señales de onda continua
• medición de estabilidad temporal para caracterizar la desviación de Allan, derivada del ruido de fase o de mediciones de frecuencia a largo plazo hasta varios días
• análisis transitorio para medir transitorios o modulaciones de señal con una resolución de hasta 16 ns
• Caracterización de oscilador totalmente automatizada de osciladores controlados por voltaje (VCO), incluidos los parámetros de frecuencia, potencia, consumo de corriente, empuje y ruido de fase
• monitorización del espectro de una única señal portadora

El APPH es adecuado para muchas aplicaciones:

• Medición de ruido de fase y amplitud de fuentes de señal en laboratorios.
• evaluar señales pulsadas y etapas de amplificación
• pruebas automatizadas en líneas de producción
• Analizar transitorios de frecuencia y potencia, modulaciones y comportamiento a largo plazo de señales.

• El APPH es un sistema de medición compacto todo en uno que ofrece una amplia gama de capacidades con mediciones de hasta -190 dBc / Hz en un rango de compensación de 0,01 Hz a 100 MHz.
• Al proporcionar opciones de referencia internas y externas, se aumenta la flexibilidad y el rango dinámico del sistema. Las referencias internas ofrecen una configuración de medición rápida y mediciones rápidas, mientras que las referencias externas pueden mejorar el rendimiento del piso de ruido del sistema.
• Se pueden utilizar fuentes de alimentación programables de bajo ruido y un puerto de voltaje de sintonización de polarización para alimentar el dispositivo bajo prueba sin el uso de fuentes de alimentación externas.
• El APPH se puede controlar con la aplicación de escritorio incluida que ofrece todos los modos de medición. Alternativamente, el instrumento de medición también se puede controlar a través de la interfaz SCPI a través de Ethernet, USB o GPIB.
• Análisis de oscilador de cristal de ruido de fase ultrabajo
• Análisis versátil de ruido de fase y ruido de amplitud
• Análisis de señales pulsadas
• Prueba de producción de alta velocidad de ruido de fase
• Caracterización de ruido de fase aditivo de amplificadores, transmisores, mezcladores
• Análisis de estabilidad de tiempo de relojes
• VCO pruebas
• Análisis transitorio de los tiempos de asentamiento de PLL
