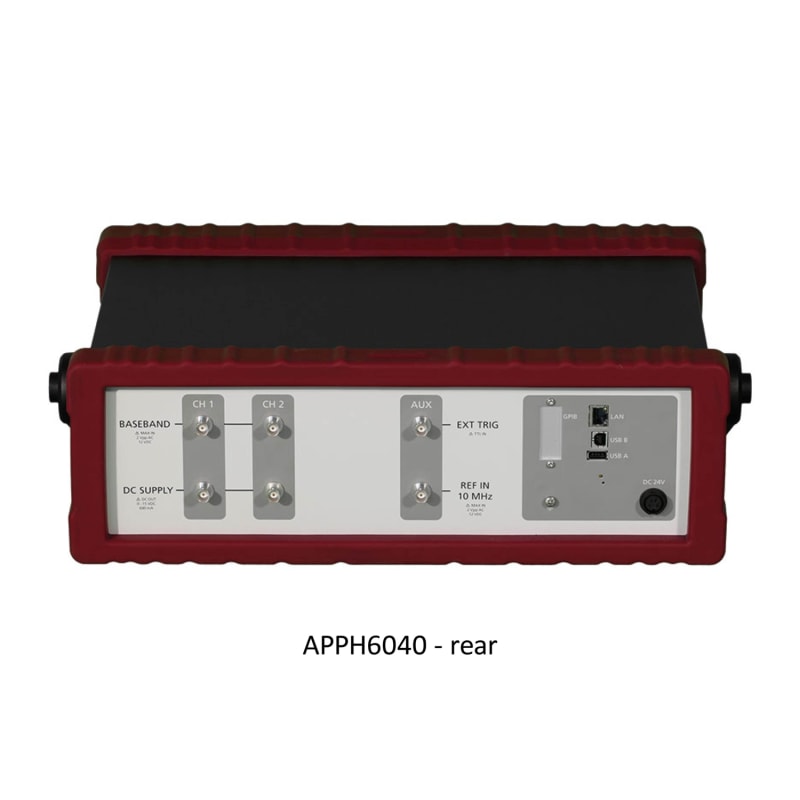

Anapico APPH6040 Fuente Analizadora de Señales (Signal Source Analizer) 5 MHz to 7.0 GH

Anapico APPH6040
APPH6040



Precio: $36,350.00 Dólares+IVA

Disponibilidad: Subject to availability
Código del Producto: APPH6040

Descripción

El APPH6040 realiza mediciones de ruido de fase fiables hasta 7 GHz y ofrece un ancho de banda amplio analizador FFT. Además, el instrumento dispone de una función de medición de transitorios y las capacidades de análisis de espectro.

El instrumento funciona ya sea con fuentes de referencia internos o externos y ofertas mediciones de 0,1 Hz a frecuencia de 50 MHz compensado.

Se trata de un instrumento compacto y potente disponible con LAN (VXI-11), USB o con GPIB (opcionalmente).

Independiente de la plataforma intuitiva interfaz gráfica de usuario (GUI), biblioteca de API y potente conjunto lenguaje de comandos SCPI disponible.












Interfaz gráfica de usuario

Gui Captura de pantalla



Características
Todo-en-un sistema de medición compacto
Las mediciones hacia abajo a -185 dBc / Hz
Offset rango de 0,1 Hz a 45 MHz
Seleccionable referencia interna o externa
GUI Potente
Control remoto a través de LAN, USBTMC o GPIB
 Aplicaciones
Fase de uso general los ensayos de ruido de amplitud
Aditivos o residual mediciones de ruido de fase compatibles
El dominio del tiempo y el análisis del espectro
El análisis de correlación cruzada FFT
Pruebas de producción automatizada




Especificaciones clave
Las especificaciones en las páginas siguientes describen el rendimiento garantizado del analizador de señal de 25 ± 10 ° C después de un período de calentamiento de 30 minutos. Las especificaciones típicas describen espera, pero no garantizan el rendimiento. Min y Max especificaciones están garantizados.



Parámetro
Valor
Notas
Rango de frecuencia RF

5 MHz a 7 GHz



Rango de entrada de alimentación

-12 A + 18 dBm



Impedancia de entrada

  VSWR

50 Ohms

<2



Offset Range Analysis

0,1 Hz a 50 MHz



Precisión de las mediciones

± 4 dB

± 3 dB

± 2 dB

  <10 Hz desplazamiento

<1 kHz compensar

> 1 kHz

Ruido de fase residual (1 GHz, referencias externas)





  10 Hz.

  1 kHz

  10 kHz

-150 DBc / Hz

-174 DBc / Hz

-185 DBc / Hz



 Fuentes sintonizables

 Interna o externa



 Meas. el tiempo por medio de

 1 Hz (Inicio)

10 Hz.

100 Hz.

1 kHz



10 seg

2 seg

0.4 seg

0.05 seg



Ancho de banda Loop

  Referencias internas

  Referencias externas



0,1 Hz a 25 kHz

ganar depende



Puesta a punto de salida de voltaje

0-20 V

 ajustable por el usuario

  Densidad de ruido Voltaje


> 30 Hz.



Rango de entrada de banda base

  Impedancia de entrada

  Densidad de ruido Voltaje

-12 A 12 V

1 kW

1.2 nV / sqrt (Hz)





De entrada en corto, f> 1 kHz



Medidas transitorias / Análisis dominio del tiempo
