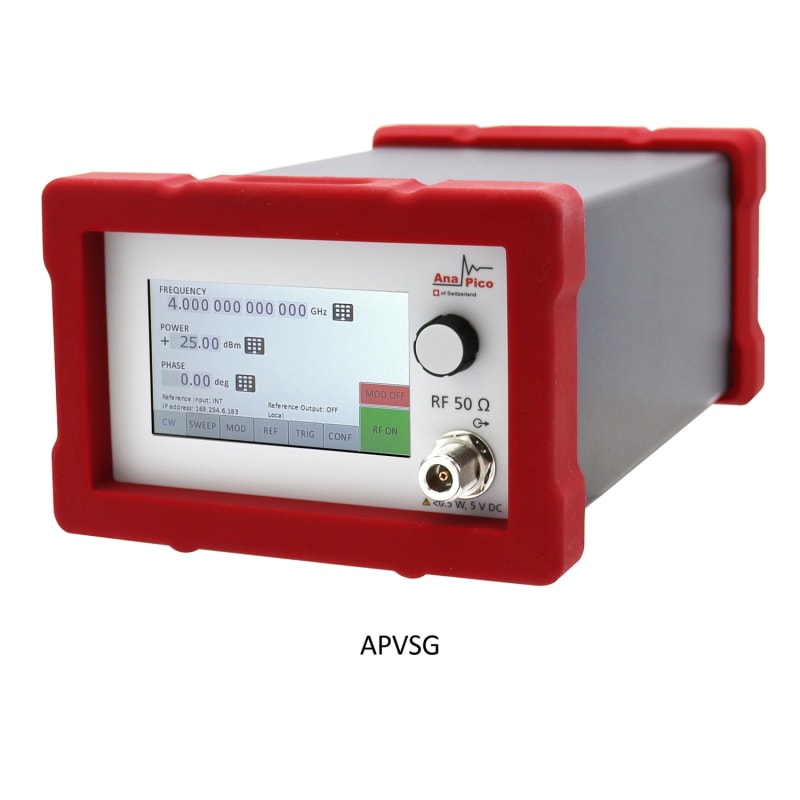

El APVSG es una fuente de señal modulada por vector de conmutación ultrarrápida, que cubre un rango de frecuencia continuo de 10 MHz a 40 GHz. El APVSG estándar permite un excelente barrido de frecuencia CW ultrarrápido, chirridos, modulación intrapulso, modelado de pulsos, todo con un ruido de fase muy bajo. Un modulador I / Q interno de alto rendimiento permite formas de onda de modulación personalizadas y admite esquemas de modulación dedicados, incluida la modulación de aviónica como (VOR / ILS, MODE S o DME). El dispositivo se puede controlar fácilmente mediante la pantalla táctil o se puede acceder a él de forma remota a través de Ethernet y USB utilizando el lenguaje de comando estándar SCPI. Se proporciona una interfaz gráfica de usuario (GUI) para PC para controlar el dispositivo y proporcionar una interfaz fácil de usar para cargar archivos de datos IQ precalculados. La GUI admite varios formatos de archivo.
Las características clave son:
- Alto ancho de banda de señal de RF: utilizando un generador de forma de onda arbitraria y dual que funciona a una frecuencia de muestreo de 500 MHz para la generación de señales I / Q. El generador tiene soporte integrado para los esquemas de modulación vectorial comunes y proporciona soporte directo para la inyección controlada de ruido gaussiano blanco aditivo (AWGN) en la ruta de la señal.
- Excelente pureza de señal de señales moduladas: ruido de fase más bajo (-145 dBc / Hz a 1 GHz y compensación de 20 kHz), rechazo de armónicos bajo y espurio excelente
- Excelente rendimiento de EVM y ACPR
- Conjunto completo de modulaciones analógicas integradas como AM, FM, PM, Pulse
- Trenes de pulsos ultra estrechos (<5 ns), chirridos de frecuencia de pulsos lineales y no lineales
- Esquemas de modulación digital incorporados como FSK, PSK, ASK, QAM
- Capacidad de barrido y salto de frecuencia ultrarrápida (actualización de frecuencia, potencia y fase por debajo de 200 ns)
- Potente sistema de activación que incluye múltiples marcadores y activadores de entrada.
- Puerto de control rápido (FCP) (interfaz BCD paralela) para un control rápido de la señal externa
- Seguridad: microSD externa disponible
Las aplicaciones incluyen:
- Generador de señales vectoriales compacto de ultra alto rendimiento Transmisión de datos IQ
- Configuraciones de múltiples salidas programables independientemente de fase coherente para arreglo de fase y formación de haz de antena
- Simulación de entornos de señales complejos para pruebas de radar, guerra electrónica (EW) y antenas
