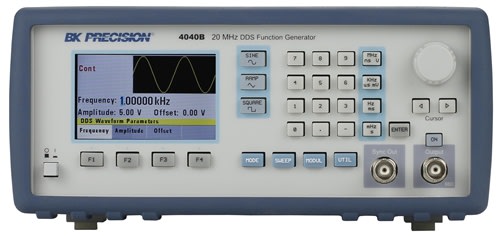

BK Precision 4040B
El modelo 4040B es un generador de funciones DDS (síntesis digital directa) de 12 MHz y 20 MHz que generan formas de onda sinusoidales, cuadradas y triangulares estables y precisas. Ambos modelos proporcionan voltajes de salida variables de 0 a 10 Vpp a 50 Ω (hasta 20 Vpp en circuito abierto), barrido lineal y logarítmico, modulación AM / FM, contador integrado y una compensación de CC continuamente variable que permite que la salida se inyectarse directamente en los circuitos con el nivel de polarización correcto. Los amplificadores separados de amplitud de salida y desplazamiento de CC le permiten establecer un desplazamiento de CC grande (por ejemplo, ± 4,99 V) con una señal de salida de pequeña amplitud (por ejemplo, 10 mV), una característica que se encuentra normalmente en generadores más caros.
El 4040B está diseñado con una arquitectura de tecnología dual, que combina la tecnología DDS tradicional con un generador de onda cuadrada de baja fluctuación. Los instrumentos generan una forma de onda de 2 puntos para simular la amplitud y utilizan un circuito PLL (bucle de bloqueo de fase) de alta precisión para la sincronización. En comparación con las señales generadas por la función DDS de bajo costo típica y los generadores de formas de onda arbitrarias, esta implementación minimiza significativamente la fluctuación y mejora la estabilidad de los bordes de las ondas cuadradas. La integridad de la señal mejorada permite que estos generadores se utilicen para simular señales de reloj confiables, generar disparos o validar buses de datos en serie.
Este modelo es adecuado para la educación y otras aplicaciones que requieren generadores de funciones digitales con capacidades de barrido y modulación.
Caracteristicas
