Rendimiento líder en la industria

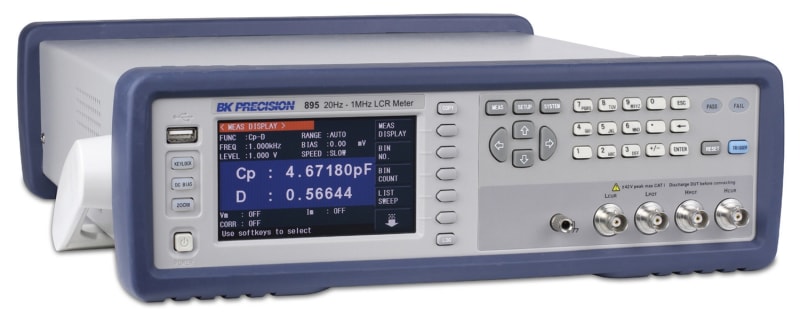

Los 894 y 895 son medidores LCR de alta precisión capaces de medir inductancia, capacitancia y resistencia de componentes y materiales en CC o de 20 Hz a 500 kHz o 1 MHz respectivamente. Estos medidores LCR proporcionan una configuración de señal de prueba de CA y CC flexible. El voltaje de la señal de prueba de CA es variable de 5 mVrms a 2 Vrms, la corriente de CA se puede ajustar hasta 66,7 mArms, según la impedancia de CA seleccionada, y se puede agregar una señal de polarización de CC. La vívida pantalla LCD TFT de 4,3 pulgadas ofrece una vista clara de todos los valores medidos y de configuración junto con los resultados del comparador de clasificación BIN y una práctica función de zoom que amplía los valores medidos a pantalla completa. Con una precisión básica de 0.05%, control de nivel automático (ALC), corrección de apertura / cortocircuito / carga y compensación de longitud de cable, estos medidores son herramientas perfectas para aplicaciones de I + D, fabricación y control de calidad.
Polarización de CC
Tanto el 894 como el 895 cuentan con una fuente de polarización de CC que permite que el medidor aplique una señal de CC al dispositivo bajo prueba para simular las condiciones en el circuito.
La polarización de CC se usa comúnmente para medir la capacitancia de cerámica, MLCC, poliéster y otros capacitores con altas constantes dieléctricas. Este tipo de condensadores exhiben un cambio significativo en la capacitancia con una tensión de CC aplicada. Al controlar el voltaje de CC, los usuarios pueden obtener un resultado de medición más determinista. Otras aplicaciones incluyen la evaluación de inductores con núcleo y la capacitancia de unión de dispositivos semiconductores.
La fuente de polarización de CC se puede ajustar de -5V a + 5V / -50 mA a +50 mA. Además, los niveles de voltaje o corriente se pueden barrer mientras se registra la capacitancia resultante.
Funciones poderosas
Barrido de lista programable : utilice la función de barrido lineal y logarítmico incorporada, que admite hasta 201 puntos de barrido, para mostrar, analizar y almacenar cómodamente los parámetros primarios y secundarios de un componente. Frecuencia de prueba de barrido, voltaje de la fuente de CA y niveles de corriente, voltaje de la fuente de polarización de CC y niveles de corriente. Se puede programar un retraso después de cada punto de barrido. El barrido de lista se puede activar interna, manual o externamente y ejecutarse en modo secuencial o paso a paso.
Función de clasificación de contenedores: clasifique rápidamente los componentes utilizando los 9 BIN principales del instrumento, un BIN secundario y un BIN fuera de especificación. Los resultados se pueden mostrar en una tabla en pantalla o se pueden generar a través de la interfaz del controlador. Los límites alto y bajo para cada contenedor se pueden configurar en modo absoluto, de tolerancia o secuencial con el indicador Pasa / Falla.
Control remoto de PC: integre su medidor LCR en un sistema de prueba automatizado y contrólelo desde una PC usando comandos SCPI a través de la interfaz RS232, USB, LAN o GPIB (solo 895).
Medidas del transformador (opcional)
Con el dispositivo de prueba opcional TL89T1, el 894 y el 895 pueden probar la inductancia primaria y secundaria L1, L2, la relación de giro (N, 1 / N), la inductancia mutua (M) y la resistencia de corriente continua primaria y secundaria (R2) de un transformador directamente. Además, los dos parámetros comunes del transformador, la capacitancia equivalente Co del devanado y la inductancia de fuga L k, se pueden caracterizar indirectamente.
