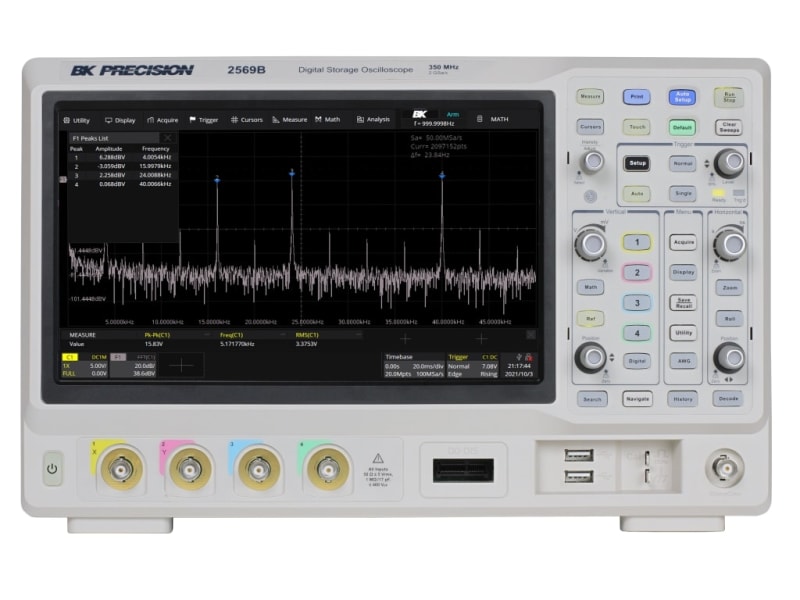

La serie 2560B de almacenamiento digital (DSO) y osciloscopio de señal mixta (MSO) amplía las capacidades de depuración con funciones nuevas y mejoradas que no se encuentran en modelos anteriores. Cada modelo proporciona 4 canales con una profundidad de memoria de 200 Mpts y una frecuencia de muestreo máxima de 2 GSa / s.
Equipados con una pantalla táctil capacitiva de 10,1 ”(1024 x 600) y una alta tasa de actualización de formas de onda de 120 000 formas de onda por segundo, estos osciloscopios pueden capturar fallas poco frecuentes con una excelente fidelidad de señal.
El software de decodificación y analizador lógico proporciona 16 canales digitales adicionales y soporte de decodificación de bus serie para protocolos I2 C, SPI, UART, CAN y LIN.
Maximice la productividad con una extensa lista de características que incluyen zonas de activación, registro de formas de onda, pruebas de límite de aprobación / falla y mediciones automáticas. Visualice las características de respuesta de frecuencia utilizando la función de diagrama de Bode o evalúe las fuentes de alimentación conmutadas utilizando la herramienta de análisis de potencia. Estándar en todos los modelos, el generador de forma de onda DDS de 50 MHz integrado proporciona una salida de estímulo de formas de onda sinusoidal, cuadrada, rampa, pulso, ruido, CC y arbitrarias al dispositivo bajo prueba.
La serie 2560B ofrece un conjunto completo de herramientas para capturar anomalías de señal, decodificar protocolos de bus serie y facilitar la depuración y el análisis. Hay opciones adicionales disponibles para decodificar los protocolos I2 S, FlexRay, CAN FD, MIL-STD-1553B, SENT y Manchester.
