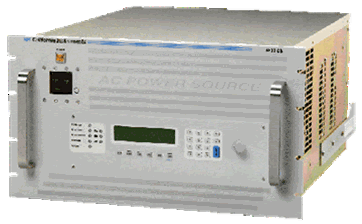

Control actual
La serie CS utiliza un control de realimentación de corriente real. Esto es considerablemente diferente de muchas fuentes de energía CA comúnmente disponibles que usan un esquema de retroalimentación de voltaje en combinación con un modo de operación de corriente constante. Dichas fuentes de energía ajustan el voltaje de salida para intentar mantener el nivel de corriente solicitado (corriente controlada por voltaje). Estas fuentes de corriente controladas por voltaje tienen un tiempo de respuesta finito a los cambios repentinos de impedancia, lo que típicamente da como resultado una corriente dinámica por encima o por debajo del alcance a medida que cambia la impedancia de carga. Una fuente de corriente controlada por corriente no sufre el retraso de respuesta y siempre mantendrá la corriente en el nivel especificado, independientemente de las condiciones de carga transitorias. El voltaje de cumplimiento máximo admitido por la serie CS es 135 Vrms. Se puede programar un nivel de disparo de voltaje de cumplimiento más bajo según sea necesario.
Generación de forma de onda
La serie CS proporciona formas de onda sinusoidal, sinusoidal recortada y cuadrada, además de formas de onda arbitrarias definidas por el usuario. Las formas de onda armónicas se pueden utilizar para probar la susceptibilidad a la corriente armónica de una unidad bajo prueba. Con la ayuda del software de control de instrumentos de Windows (ICS) suministrado, definir formas de onda armónicas es tan fácil como especificar la amplitud relativa y el ángulo de fase para cada uno de hasta 50 armónicos. El usuario también tiene la capacidad de definir datos de forma de onda arbitrarios. De esta forma se pueden simular anomalías complejas de corriente alterna. Los puntos de datos de forma de onda generados son descargados por el ICS a la fuente de CA a través del bus IEEE-488, USB o RS232C. Se pueden almacenar hasta 50 formas de onda definidas por el usuario y darles un nombre descriptivo para una fácil recuperación. Las formas de onda descargadas se conservan en la memoria no volátil para su recuperación a través del bus o desde el panel frontal.
Generación transitoria
Para simular eventos de corriente complejos, la serie CS ofrece una lista de pasos transitorios. Estos pasos se pueden programar desde el panel frontal o descargar a través de la interfaz utilizando el software suministrado. El ICS permite crear bibliotecas de secuencias de uso común en el disco para recuperarlas rápidamente. Una vez descargado, el programa transitorio se puede ejecutar desde la PC o desde el panel frontal. La generación transitoria de corriente alterna permite analizar el efecto de cambios rápidos en la corriente, la frecuencia y la forma de onda de la corriente en la unidad bajo prueba. La combinación de transitorios y formas de onda arbitrarias definidas por el usuario crea una poderosa plataforma de prueba para productos alimentados por CA.
Mediciones
El sistema de medición de la serie CS se basa en la digitalización en tiempo real de las formas de onda de voltaje y corriente utilizando un búfer de muestra de 4K. Los datos de forma de onda digitalizados son procesados por un procesador de señal digital para extraer valores de carga convencionales como voltaje rms, corriente rms, potencia real y aparente. Los mismos datos también se utilizan para realizar la Transformación Rápida de Fourier (FFT) para extraer la amplitud armónica y el ángulo de fase de 50 armónicos.
Medidas estándar
Las siguientes medidas estándar están disponibles desde el panel frontal o mediante el bus: frecuencia, fase, voltaje (rms), corriente (rms), voltaje pico, factor de cresta de voltaje, potencia real, potencia aparente, factor de potencia
Funciones de medición avanzadas
Además de los parámetros de carga estándar, la Serie CS es capaz de medir armónicos de fase y amplitud de corriente y voltaje. También está disponible la distorsión armónica total de voltaje y corriente. Los resultados de medición avanzados, como el contenido armónico de voltaje y corriente para las tres fases, están disponibles a través del bus. El ICS se puede utilizar para guardar e imprimir datos de armónicos en formato tabular, gráfico de barras o en el dominio del tiempo. El voltaje adquirido y las formas de onda de dominio del tiempo de corriente para cada fase de salida también se pueden mostrar usando el software. Las pantallas de forma de onda en la PC incluyen voltaje y corriente combinados, voltaje trifásico, corriente trifásica y potencia real. Los datos en el dominio del tiempo también están disponibles para transferirlos a una PC.
Interfaz gráfica de usuario de Windows
El software de control de instrumentos (ICS) ofrece una interfaz de panel frontal suave para operar desde una PC con Windows Vista ™, Windows XP ™ o Windows 2000 ™. Las siguientes funciones están disponibles a través de este software
Caracteristicas
