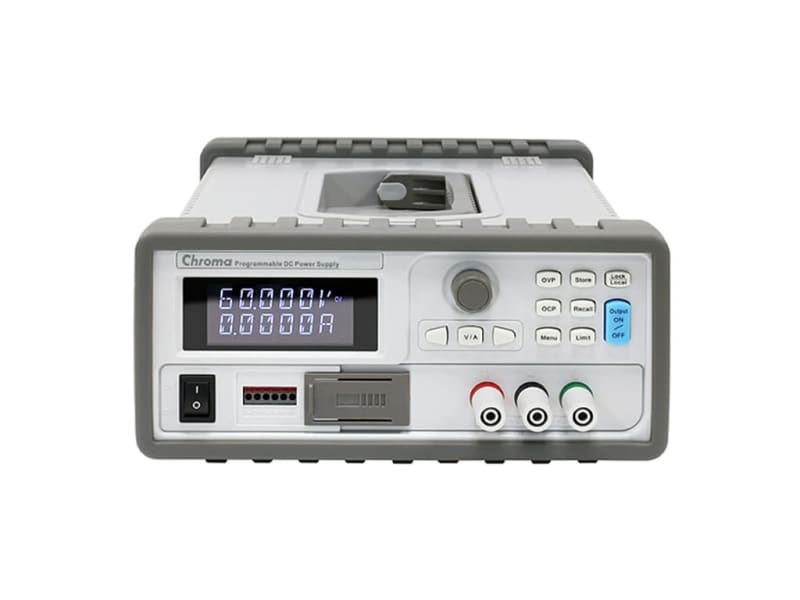

Fuente de alimentación DC programable, 36V/7A/108W
Fuente de alimentación de CC de sobremesa portátil y liviana con muchas funciones únicas destinadas a la integración general de sistemas de prueba automatizados, MCU/ECU de electrónica de potencia automotriz, semiconductores de potencia, comunicaciones inalámbricas, etc. cumplir con los estrictos requisitos de la próxima generación de electrónica de potencia.
Las interfaces de control GPIB y USB vienen estándar con la serie 62000L, no se requiere compra adicional. La serie 62000L se puede controlar fácilmente de forma remota a través de cualquiera de estas dos interfaces. El 62000L pesa menos de 2,5 kg y su caja mide 214,6 mm de ancho x 88,6 de alto x 280 mm de profundidad. Su peso ligero y tamaño compacto hace que sea fácil de manejar y apilar de forma segura.
El rango automático le permite ajustar libremente el voltaje y la corriente. Esta función elimina la necesidad de seleccionar manualmente el rango óptimo, lo que permite que toda la energía esté disponible en todas las configuraciones de voltaje y corriente.
Si hay aplicaciones que necesitan voltajes y corrientes mayores que las salidas máximas nominales, esto se puede lograr usando múltiples fuentes de alimentación. La fuente de alimentación puede generar una amplia gama de voltajes o corrientes conectando más unidades. Se pueden conectar hasta 7 unidades al mismo tiempo, utilizando una conexión serie-paralelo para lograr una mayor salida de voltaje (hasta 252V) y corriente (hasta 49A).
Salida de rango automático
Las fuentes de alimentación de CC programables de la serie 62000L tienen amplios rangos de funcionamiento. El modelo 62015L-60-6 de Chroma, por ejemplo, la especificación de salida 150 W/60 V/6 A puede funcionar en diferentes combinaciones, como se muestra en la figura a continuación, mientras que otras fuentes de alimentación de CC comunes solo pueden alcanzar la potencia de salida máxima de un solo punto.
Para aplicaciones de voltaje y corriente de amplio rango, se puede usar una fuente de alimentación de CC para probar la entrada de UUT de bajo voltaje/alta corriente y alto voltaje/baja corriente. Cuando se integra en un ATE estándar, una fuente de alimentación de CC de la serie 62000L puede reemplazar varias fuentes de alimentación de CC para reducir significativamente los costos y ahorrar espacio.
Control maestro-esclavo
El control maestro-esclavo de la serie 62000L tiene 4 modos que se enumeran a continuación:
Respuesta transitoria alta
La serie 62000L presenta el diseño de fuente de alimentación de CC de última generación con alta respuesta transitoria para el voltaje de salida. Tome el modelo 62010L-36-7, por ejemplo, cuando la corriente de salida cambia de 3,5 A a 7 A a una velocidad de 1 A/us, el cambio de voltaje de la salida real puede volver a 15 mV en 10,1 us.
Para el cambio de carga dinámico, la serie 62000L puede reaccionar rápidamente para brindar una salida de CC estable, además de reducir la sobretensión generada por el cambio de carga que podría dañar la UUT. En cuanto a productos no estáticos o aplicaciones de prueba, la serie 62000L puede proporcionar oportunamente una fuente de alimentación de CC estable.
Bajo ruido de salida
La serie 62000L proporciona alimentación de CC pura y estable. Por ejemplo, el ruido del voltaje de salida del 62010L-36-7 es de 1,18 mVp-p (20~20 MHz) por debajo de la corriente nominal máxima y la potencia de salida máxima.
Para productos de precisión que requieren una calidad de energía estricta, como pruebas de semiconductores y control de circuitos integrados, la serie 62000L puede cumplir con la especificación del producto para proteger la UUT de la interferencia del ruido intenso y proporcionar energía de entrada de baja ondulación y bajo ruido con calidad pura.
Programación de secuencia automática
La función de programación de secuencia automática integrada en la serie 62000L permite al usuario definir y editar las formas de onda y los ciclos de salida deseados. Usando 8 pasos por ciclo, cada paso puede establecer el tiempo para que el voltaje suba o baje, así como para permanecer. Esta función también se puede aplicar a la prueba de simulación de señal de forma de onda de la electrónica de potencia y a la prueba de simulación de potencia de la electrónica automotriz editando los voltajes de salida requeridos siguiendo los criterios de prueba de UUT.
