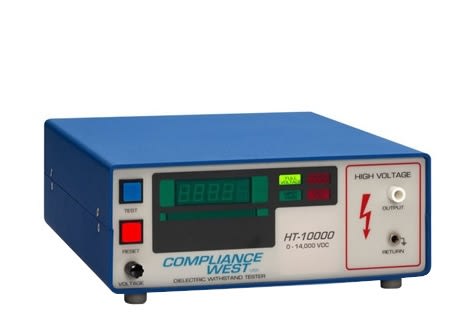

Introducción a las pruebas de resistencia dieléctrica con el HT-10000P La prueba de rigidez dieléctrica es una prueba reconocida por agencias de seguridad a nivel mundial como un criterio válido para el ensamblaje seguro de equipos de uso final. El HT-10000P está diseñado como un instrumento de investigación para determinar las propiedades dieléctricas de los componentes de los equipos de uso final. Aplica un potencial de alta tensión entre los cables de prueba de salida y retorno, monitoriza la corriente de fuga y detecta la ruptura dieléctrica durante la prueba. Para facilitar la prueba, el HT-10000P puede configurarse con o sin tiempo de rampa de tensión, con o sin temporizador de duración de la prueba, y puede configurarse para suministrar alta tensión tras la detección de un arco eléctrico para localizar con precisión el área de formación de arco.
La prueba de resistencia dieléctrica implica alta tensión, por lo que se debe tener precaución al utilizar el HT-10000P. El receptáculo de retorno del panel frontal está conectado a tierra, y las configuraciones deben diseñarse teniendo esto en cuenta para evitar que el operador entre en contacto con alta tensión. Asegúrese siempre de que el cable de retorno esté firmemente conectado.
HT10000P CA: Salida CA de 10 000 voltios. Suministra de 1 a 8 miliamperios. Salidas personalizadas de 25 mA.
HT10000P CC: Salida de CC de 14 000 voltios. Suministra de 1 a 5 miliamperios.
Control lógico, prueba con un solo botón. Indicadores LED. Zumbador en caso de fallo, prueba finalizada. Finalización de prueba desactivable mediante interruptor en el panel trasero. Incluye circuito de detección de arco para detectar correctamente fallos de hipot.
Ajustes del panel trasero; límite de fuga, tiempo de rampa, tiempo de prueba y voltaje.
Diseño ergonómico para seguridad y facilidad de uso.
Conector de salida de alto voltaje.
Prueba de fugas La prueba de fugas del HT-10000P utiliza un circuito independiente de baja frecuencia para detectar una corriente excesiva entre los receptáculos de salida y retorno del panel frontal. Actualmente, no existe un requisito específico de nivel de corriente de fuga para la mayoría de los equipos. Sin embargo, una corriente de fuga superior a la normal en una muestra específica podría indicar un problema en el conjunto o componente del circuito.
El HT-10000P también monitorea la corriente de fuga para garantizar que una fuga excesiva no impida que el comprobador alcance la tensión completa requerida para la prueba de alta tensión. El HT-10000P proporcionará tensión completa con cualquier nivel de corriente de fuga de hasta 5 mA en CC y 10 mA en CA. Ajuste el límite de corriente de fuga aceptable con el potenciómetro de límite de apagado del panel frontal. El interruptor de límite de apagado debe estar en posición de encendido o el HT-10000P seguirá probando independientemente de la corriente de fuga. La salida de tensión puede disminuir en estas condiciones.
Si el indicador verde de voltaje completo se enciende y la prueba continúa, la corriente de fuga estaba por debajo del límite aceptable. Si el indicador rojo de exceso de fuga se enciende, suena el zumbador y la prueba finaliza; la corriente de fuga estaba por encima del límite aceptable.
Prueba de resistencia dieléctrica de alto voltaje Esta prueba detecta fallas en el sistema de aislamiento mediante la aplicación de alto voltaje entre los receptáculos de salida y retorno del panel frontal. El HT-10000P utiliza un circuito independiente de alta frecuencia para detectar fallas por arco eléctrico.
Ajuste la duración de la prueba con el potenciómetro de control del temporizador en el panel frontal. El tiempo de prueba se cuenta desde que se enciende el indicador de voltaje completo hasta que finaliza la prueba. El interruptor de control del temporizador debe estar en la posición de encendido; de lo contrario, el HT-10000P solo realizará la prueba mientras el botón de prueba esté presionado. El tiempo mínimo de prueba es de un segundo, independientemente de la configuración del interruptor de control del temporizador.
Si se enciende el indicador verde de Hipot Pass, el ciclo de prueba se ha completado correctamente, lo que significa que no se ha producido una ruptura dieléctrica. Si se enciende el indicador rojo de Hipot Fail, se ha detectado un arco de ruptura.
