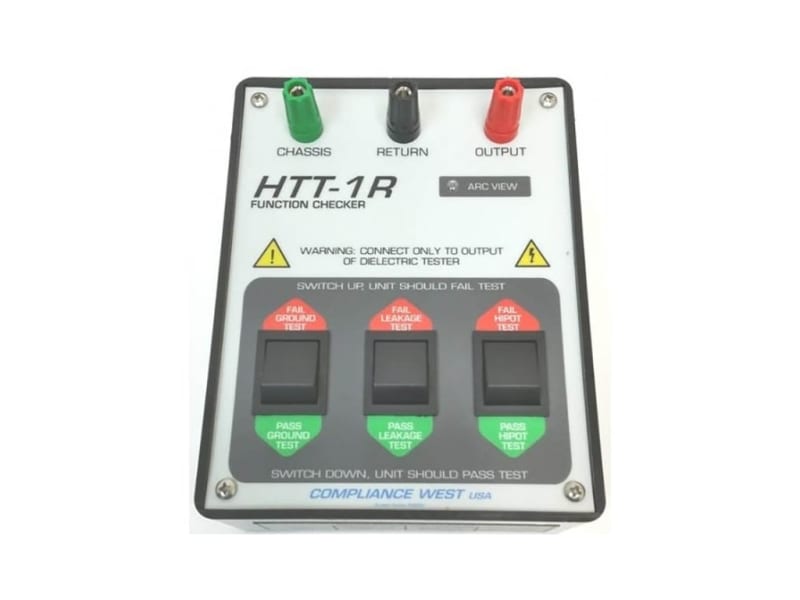

HTT-1R LomA, Comprobador de Función, Tierra (Aprueba 0,1 Ω, Falla 0,025 Ω), Fuga (Aprueba 4,232 Ω, Falla 2,088 Ω), Arcover 750 V 400 V.
El HTT-1R proporciona una manera rápida, segura y fiable de verificar el correcto funcionamiento de los comprobadores de resistencia dieléctrica (hipot) y de continuidad/conexión a tierra entre ciclos de calibración, de acuerdo con los requisitos de TUV y otras agencias europeas. Utiliza cargas reales para simular resultados de apenas aprobados y apenas reprobados, y está diseñado para utilizarse como accesorio de prueba de verificación, de conformidad con los requisitos de verificación turno a turno establecidos en el Informe de Inspección ECS CIG-023, Sección 4. Consulte la sección de Manuales a continuación para ver un ejemplo del Informe de Inspección CIG-023.
Permite al operador verificar el resultado de los tres modos de fallo detectados en las pruebas de circuitos de alta tensión y tierra (tierra abierta, alta corriente de fuga y ruptura dieléctrica) por separado o en cualquier combinación para verificar el correcto funcionamiento del equipo. También se simula una prueba satisfactoria.
Los cables de prueba permiten conectar el HTT-1R a cualquier comprobador de alta tensión mediante un receptáculo NEMA 15A estándar, o bien usar los cables del comprobador de alta tensión y tierra para conectarlo directamente al HTT-1R. El manual contiene los resultados previstos y sugiere procedimientos de prueba. El voltaje máximo que puede probar el HTT-1R es de 3000 V CA/4200 V CC.
Características:
- El HTT-1R también se puede configurar para simular la aprobación de pruebas:
- Continuidad de tierra del chasis a tierra (0,025 Ω) y/o
- Línea de fuga normal a tierra (4,232 MΩ) y/o
- Resistencia dieléctrica aceptable (hasta 3000 voltios)
- La prueba de arco se realiza a 750 ± 400 V CA. Los resultados son visibles a través de la ventana del panel frontal.
- Compatible con cualquier comprobador de resistencia dieléctrica o de continuidad de tierra del fabricante. El HTT-1R simula las fallas y su comprobador debería mostrar resultados consistentes con la configuración del interruptor en el panel frontal del HTT-1R.
- El HTT-1R es un dispositivo pasivo. No requiere pilas ni alimentación.
