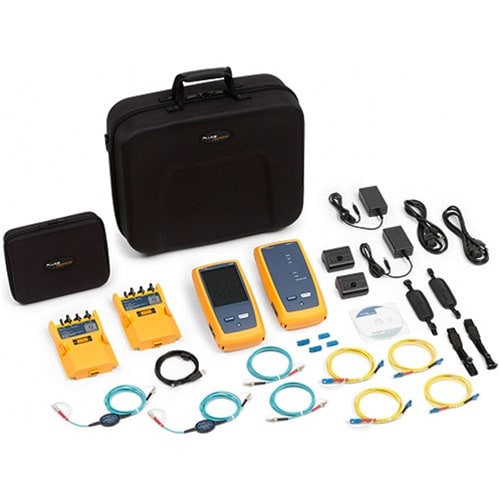

CFP-100-QI-INTL
| Especificaciones del medidor de potencia | |
| Conector de entrada | Adaptador de conector intercambiable (LC de serie, SC, ST y FC opcionales) |
| Tipo de detector | InGaAs |
| Longitudes de onda | 850 nm, 1300 nm, 1310 nm, 1550 nm |
| Rango de mediciones de potencia | De 0 dBm a -65 dBm (850 nm), de0 dBm a -70 dBm (todas las demás longitudes de onda) |
| Incertidumbre de la medición de potencia1,2 | < +/-5 %, +/- 32 pW |
| Linealidad de mediciones3 | < ±0,1 dB |
| Período de recalibración | 1 año |
| 1. +/-100 pW a 850 nm 2. En las siguientes condiciones: Nivel de potencia 100 μW (-10 dBm), onda continua (CW por sus siglas en inglés) para potencia absoluta a 850 nm y 1310 nm. Haz divergente, ND = 0,20 para 50/125 μm y ND = 0,14 para 9/125 μm. Temperatura ambiente: 23° ± 1 °C. Conector SC/UPC con contera de cerámica. Tras un calentamiento de 5 minutos. Conforme al NIST. 3. -3 dBm a -55 dBm a 850 nm y 1310 nm. Temperatura ambiente: 23° ± 1 °C. Tras un calentamiento de 5 minutos. | |
| Especificaciones de pérdida/longitud | ||
| Especificaciones | Módulos CertiFiber Pro multimodo | Módulos CertiFiber Pro monomodo |
| Velocidades de pruebas (excluidos los tiempos de referencia) | Modo de unidad remota: < 3 segundos (2 longitudes de onda, una dirección, detección automática de longitud de onda) Modo de fuente del extremo lejano: ≤ 2 segundos (2 longitudes de onda, una dirección, detección automática de longitud de onda) Modo de bucle de retorno: ≤ 2 segundos (2 longitudes de onda, una dirección, detección automática de longitud de onda) | |
| Conectores de entrada/salida | Adaptador de conector intercambiable (LC de serie, SC, ST y FC opcionales) | |
| Condición de lanzamiento1,2 | Flujo restringido (Encircled Flux) que cumple con TIA-526-14-B, ISO/IEC 14763-3 e IEC 61280-4-1 | |
| Tipos de fibra comprobados | 50/125 µm o 62,5/125 µm | Monomodo |
| Tipo de fuente y longitudes de onda | Fuente LED 850 nm ± 30 nm, 1300 nm ± 20 nm | Diodo láser Fabry-Perot 1310 nm ± 20 nm, 1550 nm ± 30 nm |
| Medición de longitud máxima | 12 km | 130 km |
| Precisión de la medición de longitud | ±1,5 m más ±1 % de longitud | ±1,5 m más ±1 % de longitud |
| Potencia de salida (nominal) | ≥ -24 dBm con EF-TRC | ≥ -4 dBm |
| Estabilidad de potencia de salida3 | ±0,05 dB en 8 horas, ±0,03 dB en 15 minutos | ±0,1 dB en 8 horas, ±0,08 dB en 15 minutos |
| 1. En la salida de EF-TRC. 2. Se pueden producir variaciones entre el equipo de medición de EF, pero se puede esperar el cumplimiento de EF con un factor de confianza del 95 %. 3. Relativa al nivel de potencia tras calentamiento de 15 minutos, a temperatura constante. | ||
| Especificaciones de pérdida/longitud (continuación) | ||
| Longitudes de onda de fuente | 850 nm, 1300 nm, 1310 nm, 1550 nm | |
| Rango de mediciones de potencia | De 0 dBm a -65 dBm (850 nm), de0 dBm a -70 dBm (todas las demás longitudes de onda) | |
| Incertidumbre de medición de potencia1, 2 | < +/-5 %, +/- 32 pW | |
| Linealidad de mediciones3 | < ±0,1 dB | |
| Período de recalibración | 1 año | |
| 1. +/-100 pW a 850 nm 2. En las siguientes condiciones: Nivel de potencia 100 μW (-10 dBm), onda continua (CW por sus siglas en inglés) para potencia absoluta a 850 nm y 1310 nm. Haz divergente, ND = 0,20 para 50/125 μm y ND = 0,14 para 9/125 μm. Temperatura ambiente: 23° ± 1 °C. Conector SC/UPC con contera de cerámica. Tras un calentamiento de 5 minutos. Conforme al NIST. 3. -3 dBm a -55 dBm a 850 nm y 1310 nm. Temperatura ambiente: 23° ± 1 °C. Tras calentamiento de 5 minutos. | ||
| Especificaciones seleccionadas | |
| Localizador visual de fallos (Visual Fault Locator, VFL) | |
| Título | Requisito |
| Potencia de salida | >-5 dBm <0 dBm Fibra monomodo SMF-28 Onda continua Conector SC/UPC |
| Longitud de onda de funcionamiento | 650 nm nominal |
| Modos de salida | Onda continua Modo pulsado (2 Hz a 3 Hz frecuencia de intermitencia) |
| Adaptador del conector | 2,5 mm universal |
| Seguridad del láser | Clase II CDRH Intervalo de temperatura de sobrefuncionamiento |
| Especificaciones del entorno | |
| Título | Requisito |
| Temperatura de funcionamiento | De -18 °C a 45 °C |
| Temperatura de almacenamiento | -30 °C a +60 °C |
Humedad relativa de funcionamiento % de HR sin condensación | 0 % a 90 %, 0° C a 35° C (32 °F a 95 °F) 0 % a 70 %, 35° C a 45° C (95 °F a 113 °F) |
| Vibración | Aleatoria, 2 g, de 5 Hz a 500 Hz |
| Golpe | Prueba de caída desde 1 m con y sin módulo y adaptadores |
| Seguridad | CSA C22.2 n.º 1010,1: 1992 EN 61010-1 1.ª edición + modificaciones 1, 2 |
| Grado de contaminación | 2 |
| Altitud | En funcionamiento: 4.000 m; almacenamiento: 12.000 m |
| EMC | EN 61326–1 |
