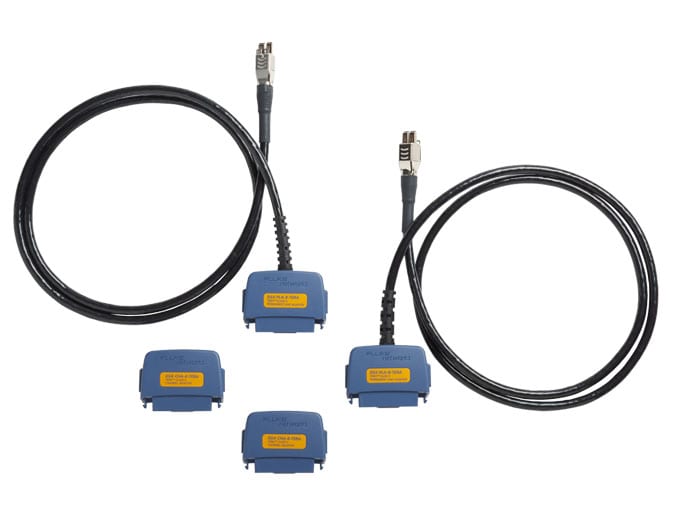

DSX-TERA-KIT
| Tipos de cable | |
| Cableado LAN de par blindado y no blindado | Categoría TIA 3, 4, 5, 5e, 6, 6A: 100 Ω ISO/IEC clase C, D, E, EA, F y FA: 100 Ω y 120 Ω |
| Adaptadores estándar de interfaz de enlace | |
| Adaptadores de enlace permanente | Tipo de conector: RJ45 blindado Tipo de conector opcional: Tera |
| Adaptadores de canal | Tipo de conector: RJ45 blindado Tipo de conector opcional: Tera |
| Estándares de prueba | |
| TIA | Categoría 3, 4, 5, 5e, 6, 6A según TIA 568-C.2 |
| ISO/IEC | Certificación de clase C y D, E, Ea, F, FA según las normas ISO/IEC 11801:2002 y las correspondientes enmiendas |
| Frecuencia máxima | 1200 MHz |
| Especificaciones generales | |
| Velocidad de la comprobación automática | Comprobación automática bidireccional completa de categoría 5e o 6/clase D o E: 9 segundos. Comprobación automática bidireccional completa de categoría 6A/clase EA: 10 segundos |
| Parámetros de comprobación compatibles (el estándar seleccionado determina los parámetros de comprobación y el intervalo de frecuencia de las comprobaciones) | Mapa de cableado, longitud, retardo de propagación, diferencia de retardo, resistencia de bucle CC, pérdidas de inserción (atenuación), pérdida de retorno (Return Loss, RL), NEXT, relación atenuación/diafonía (Attenuation-to-crosstalk Ratio, ACR-N), ACR-F (ELFEXT), Suma de potencia ACR-F (ELFEXT), suma de potencia NEXT, suma de potencia ACR-N, suma de potencia de diafonía ajena en el extremo cercano (Power Sum Alien Near End Xtalk, PS ANEXT), suma de potencia de relación de atenuación de diafonía ajena en el extremo lejano (Power Sum Alien Attenuation Xtalk Ratio Far End, PS AACR-F) |
| Protección de entrada | Protegido contra tensiones continuas de telecomunicaciones y sobrecorriente de 100 mA. Los excesos de voltaje del ISDN ocasionales no dañan la unidad |
| Pantalla | 5,7 en pantalla LCD con pantalla táctil capacitiva proyectada |
| Funda | Plástico de alto impacto con sobremoldeado que absorbe los golpes |
| Dimensiones | Unidad Versiv principal con módulo DSX-5000 y pila instalados: 6,67 cm x 13,33 cm x 27,94 cm (2,625 in x 5,25 in x 11,0 in) |
| Peso | Unidad Versiv principal con módulo DSX-5000 y pila instalados: 3 lbs, 5 oz (1,28 kg) |
| Unidad principal y remota: | Paquete de pilas de ion-litio, 7,2 V |
| Vida útil normal de la pila: | 8 horas |
| Tiempo de carga* | Comprobador apagado: 4 horas para cargar de 10% a 90% de su capacidad. |
| Idiomas incluidos | Inglés, francés, alemán, español, portugués, italiano, japonés y chino simplificado |
| Calibración | El período de calibración por parte del centro de asistencia es de un año |
| Especificaciones del entorno | |
| Temperatura de funcionamiento | De 0 °C a 45 °C (de 32 °F a 113 °F) |
| Temperatura de almacenamiento | De -20 °C a +50 ºC (-4 °F a +122 °F) |
| Humedad relativa de funcionamiento | De 0 % a 90 %, 0 °C a 35 °C (32 °F a 95 °F) De 0 % a 70 %, 35 °C a 45 °C (95 °F a 113 °F) |
| Vibración | Aleatoria, 2 g, de 5 Hz a 500 Hz |
| Golpe | Pruebas de caídas desde 1 m con y sin módulo ni adaptador |
| Seguridad | CSA 22,2 n.º 61010, IEC 61010-1 2ª edición + modificaciones 1, 2 |
| Altitud de funcionamiento | 4.000 m (13.123 pies) |
| EMC | EN 61326-1 |
| Especificaciones de rendimiento ** | |
| Modos de prueba de categoría 6A/clase EA (y categorías de enlaces inferiores) | Los módulos DSX-5000 CableAnalyzer superan los requisitos del nivel IIIe de la norma TIA 1152 y del nivel IV de la norma IEC 61935-1. |
| Modos de prueba de clase FA | Los módulos DSX-5000 CableAnalyzer superan los requisitos del nivel V especificados en el borrador de la cuarta versión de la norma IEC 61935-1. |
| Longitud del cableado de par trenzado1 | ||
| Sin unidad remota | Con unidad remota | |
| Intervalo | 800 m (2600 pies) | 150 m (490 pies) |
| Resolución | 0,1 m o 1 pie | 0,1 m o 1 pie |
| Precisión | ± (0,3 m + 2 %); de 0 m a 150 m ± (0,3 m + 4 %); de 150 m a 800 m | ± (0,3 m + 2 %) |
| Retardo de propagación | ||
| Sin unidad remota | Con unidad remota | |
| Intervalo | 4000 ns | 750 ns |
| Resolución | 1 ns | 1 ns |
| Precisión | ± (2 ns + 2 %); de 0 ns a 750 ns ± (2 ns + 4 %); de 750 ns a 4000 ns | ± (2 ns + 2 %) |
| Diferencia de retardo | |
| Intervalo | De 0 ns a 100 ns |
| Resolución | 1 ns |
| Precisión | ± 10 ns |
| Comprobación de resistencia de bucle CC | |
| Intervalo | De 0 Ω a 540 Ω |
| Resolución | 0,1 Ω |
| Precisión | ± (1 Ω + 1 %) |
| Tiempo de recuperación de sobrecarga | Menos de 10 minutos para recuperar la precisión nominal tras la sobretensión. Después de una sobretensión repetida o prolongada, la determinación de referencias es precisa. |
