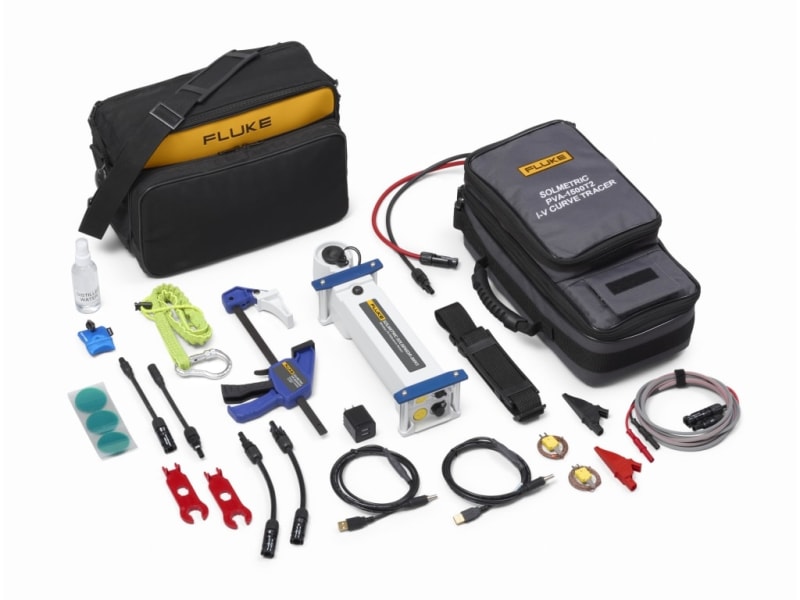

Fluke Solmetric PVA-1500T2, Kit de analizador fotovoltaico, curvas IV y verificación del rendimiento de Celdas Fotovoltaicas

Curvas IV y Verificación de Rendimiento PV

El kit analizador fotovoltaico PVA-1500T es un trazador de curvas IV de 1500 voltios con modelado de rendimiento fotovoltaico incorporado y sensores inalámbricos avanzados de irradiación, temperatura e inclinación. Proporciona un rendimiento y precisión de medición sin precedentes y ofrece una visión profunda del rendimiento de sus arreglos.

Para cada cadena, el analizador PV mide las curvas IV (corriente frente a voltaje) y PV (potencia frente a voltaje) con un solo clic de botón. Los resultados medidos se comparan con el rendimiento esperado, teniendo en cuenta la irradiancia y la temperatura de la celda del módulo en el momento de la medición IV. La interfaz de usuario es a través de su tableta o computadora portátil con Windows (no incluida), que se conecta a través de WiFi al PVA y presenta una pantalla grande y clara de sus resultados en el campo.

La irradiancia, la temperatura del módulo y la inclinación se miden con el SolSensor. La Unidad IV se comunica de forma inalámbrica con el Solsensor, mejorando la seguridad y permitiendo la libertad de movimiento durante la prueba. Los informes y análisis de datos automatizados le ahorran tiempo.

Rendimiento de medición sin precedentes

El PV Analyzer está diseñado para trabajar tan duro como usted. Los modelos PVA-1500S/V2/V3 más antiguos tenían el mejor rendimiento de medición de cualquier trazador de curvas de 1500 V en la industria, hasta ahora. La 'T' en el PVA-1500T significa 'Rendimiento' y significa 2 veces más rendimiento de medición IV y 2 veces más tiempo de ejecución antes de enfriarse en comparación con el PVA-1500S/V2/V3. Los retrasos de barrido a barrido son ahora de 9 segundos en la 'T' frente a los 18 segundos en los modelos anteriores (a Voc<1350V). El PVA-1500T puede medir 3,5 MW en menos de una hora, incluso en entornos calurosos donde otros trazadores de curvas se apagan.

En un sistema fotovoltaico de ejemplo con Voc=1300 V, 16 cadenas por caja combinadora, 9 segundos entre cada uno de los barridos IV seguidos de 5 minutos para pasar al siguiente combinador (durante el cual no hay mediciones), el PVA-1500T puede ejecutar todos durante todo el día a una temperatura ambiente de 25 °C (75 °F) y puede realizar 330 mediciones a una temperatura ambiente de 45 °C (113 °F) antes de que se requiera un período de enfriamiento más prolongado (suponiendo que no haya luz solar directa sobre la unidad PVA IV).

Además, el SolSensor con corrección del ángulo de incidencia puede realizar lecturas precisas de irradiancia en condiciones de poca luz, lo que amplía su ventana de trabajo.

Ahorre tiempo, reduzca riesgos, maximice el ROI

La prueba de la curva IV es el método preferido para la puesta en servicio, la operación y el mantenimiento y la solución de problemas de los conjuntos fotovoltaicos porque proporciona la medición de rendimiento más completa posible. Las poblaciones de curvas se pueden analizar rápidamente en busca de valores atípicos y los datos se pueden archivar como referencia para referencia futura si surgen preguntas sobre el rendimiento. Maximice su ROI: ¡retorno de la irradiación!

Incluido con el PVA-1500T

Sensor de referencia fotovoltaico inalámbrico SolSensor-300 (incluido): Las lecturas de irradiación, temperatura del módulo e inclinación se capturan en el instante en que se mide la curva IV. Mejora la eficacia de los modelos de rendimiento esperado. El SolSensor tiene un alcance de más de 300 pies e incluye una abrazadera de riel de módulo y un sistema de montaje de precisión para la alineación de POA.

Cables de prueba de PVA (incluidos): pinzas de cocodrilo con clasificación de 1500 V (pinzas "delfín") que permiten la conexión directa a las barras colectoras de la caja combinadora. más...

Herramienta de análisis de datos IV (incluida): macro de Excel para el análisis de poblaciones de curvas y datos, además de la generación de informes. más...

Capacidad de medición de 30 A (incluida): Mida cadenas de hasta 30 A. Esto puede ser útil para medir muchas cadenas en paralelo, por ejemplo, cuando se utiliza el cableado antes de utilizar la caja combinadora. Sin embargo, tenga en cuenta que las cadenas paralelas de módulos de alta eficiencia no se pueden medir en paralelo incluso si la corriente total es inferior a 30 A.

A continuación se encuentran las especificaciones para los modelos PVA. Para más detalles sobre cada modelo o para realizar un pedido, haga clic en el modelo de interés en la parte superior o inferior de la tabla.

Caracteristicas

• Mide y muestra curvas IV y PV y valores de parámetros clave.
• Los modelos fotovoltaicos avanzados incorporados brindan una verificación inmediata del rendimiento fotovoltaico.
• Automatiza la gestión, el análisis y la elaboración de informes de datos
• Alto rendimiento de medición: el retraso de barrido a barrido es de 9 segundos
• El software claro, colorido y con capacidad táctil se ejecuta en su tableta o computadora portátil
• Base de datos de más de 70.000 módulos, con actualizaciones automáticas
• Mide con precisión módulos y cadenas de alta eficiencia
• Interfaces inalámbricas para una configuración más rápida, un entorno de trabajo más seguro y libertad de movimiento durante la resolución de problemas fotovoltaicos

• SolSensor-300 Sensor de referencia fotovoltaico inalámbrico
• Cables de prueba de PVA
• IV Herramienta de análisis de datos
• capacidad de medición 30A
