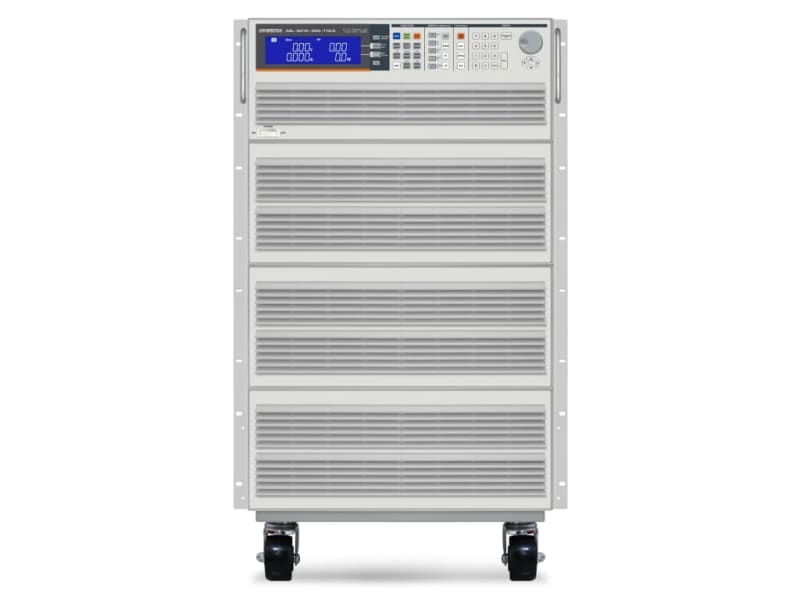

La carga electrónica GW Instek AEL-5015-350-112.5 AC/DC tiene un rango de potencia de 15000W. Se pueden conectar hasta 8 unidades en paralelo, la potencia máxima de la conexión en paralelo monofásica puede alcanzar los 180kW y la potencia total trifásica puede alcanzar los 540kW, que son adecuados para UPS, inversor/disyuntor, fuente de alimentación de CA, batería , fusible/disyuntor, fuente de alimentación de CC y otras aplicaciones. La serie AEL-5000 tiene circuitos de medición de precisión integrados como A/D de 16 bits y DSP para proporcionar elementos de medición precisos, que incluyen el valor cuadrático medio de la raíz del voltaje (Vrms), el valor cuadrático medio de la raíz actual (Arms) y el vatio valor (vatio), voltio-amperio (VA), factor de cresta (CF), factor de potencia (PF), distorsión armónica total (THD), distorsión armónica total de tensión (VTHD), distorsión armónica total de corriente (ITHD), corriente máxima ( Ipeak), corriente máxima (Amax), corriente mínima (Amin), voltaje máximo (Vmax), voltaje mínimo (Vmin), medición de tiempo. Además, los modos de prueba incorporados incluyen la eficiencia del UPS, la eficiencia del inversor fotovoltaico, el tiempo de respaldo del UPS, el tiempo de descarga de la batería, el tiempo de transferencia del UPS, fusible/interruptor disparado/sin disparo, simulación de cortocircuito, OCP, OPP y otros modos de prueba. . El AEL50153501125 tiene el diseño de modo Turbo (se puede seleccionar ENCENDIDO o APAGADO), que puede aumentar la corriente y la potencia de la carga electrónica 2 veces en un segundo. Para aplicaciones de prueba que requieren alta potencia transitoria y gran corriente, como prueba de sobrecarga transitoria de componentes de protección o cortocircuito de fusible/disyuntor y fuente de alimentación de CA, pruebas OCP y OPP, etc. El modo Turbo proporciona la solución más económica. Los modos de prueba integrados incluyen eficiencia del UPS, eficiencia del inversor fotovoltaico, tiempo de respaldo del UPS, tiempo de descarga de la batería, tiempo de transferencia del UPS, fusible/interruptor disparado/sin disparo, simulación de cortocircuito, OCP, OPP y otros modos de prueba. El AEL50153501125 tiene el diseño de modo Turbo (se puede seleccionar ENCENDIDO o APAGADO), que puede aumentar la corriente y la potencia de la carga electrónica 2 veces en un segundo. Para aplicaciones de prueba que requieren alta potencia transitoria y gran corriente, como prueba de sobrecarga transitoria de componentes de protección o cortocircuito de fusible/disyuntor y fuente de alimentación de CA, pruebas OCP y OPP, etc. El modo Turbo proporciona la solución más económica. Los modos de prueba integrados incluyen eficiencia del UPS, eficiencia del inversor fotovoltaico, tiempo de respaldo del UPS, tiempo de descarga de la batería, tiempo de transferencia del UPS, fusible/interruptor disparado/sin disparo, simulación de cortocircuito, OCP, OPP y otros modos de prueba. El AEL50153501125 tiene el diseño de modo Turbo (se puede seleccionar ENCENDIDO o APAGADO), que puede aumentar la corriente y la potencia de la carga electrónica 2 veces en un segundo. Para aplicaciones de prueba que requieren alta potencia transitoria y gran corriente, como prueba de sobrecarga transitoria de componentes de protección o cortocircuito de fusible/disyuntor y fuente de alimentación de CA, pruebas OCP y OPP, etc. El modo Turbo proporciona la solución más económica. El AEL50153501125 tiene el diseño de modo Turbo (se puede seleccionar ENCENDIDO o APAGADO), que puede aumentar la corriente y la potencia de la carga electrónica 2 veces en un segundo. Para aplicaciones de prueba que requieren alta potencia transitoria y gran corriente, como prueba de sobrecarga transitoria de componentes de protección o cortocircuito de fusible/disyuntor y fuente de alimentación de CA, pruebas OCP y OPP, etc. El modo Turbo proporciona la solución más económica. El AEL50153501125 tiene el diseño de modo Turbo (se puede seleccionar ENCENDIDO o APAGADO), que puede aumentar la corriente y la potencia de la carga electrónica 2 veces en un segundo. Para aplicaciones de prueba que requieren alta potencia transitoria y gran corriente, como prueba de sobrecarga transitoria de componentes de protección o cortocircuito de fusible/disyuntor y fuente de alimentación de CA, pruebas OCP y OPP, etc. El modo Turbo proporciona la solución más económica.
El AEL-5015-350-112.5 también es compatible con la función de inicio Load On (carga preestablecida). Cuando se enciende el inversor o la fuente de alimentación ininterrumpida, la serie carga directamente la corriente de carga establecida para verificar si el arranque del inversor o la fuente de alimentación ininterrumpida que se conecta al aparato eléctrico es estable. Al mismo tiempo, la función de inicio Load On también puede configurar un medio ciclo positivo o una media carga negativa para verificar si el voltaje de salida del inversor o del sistema de alimentación ininterrumpida permanece estable cuando el aparato eléctrico real solo tiene un medio ciclo positivo o un medio ciclo negativo. corriente de carga También se puede configurar el ángulo de carga y el ángulo de descarga (rango 0~359 grados) para verificar la estabilidad de la respuesta transitoria del inversor o fuente de alimentación ininterrumpida cuando el aparato está enchufado y desenchufado. Además,
Para la aplicación de la función de ancho de banda ajustable (BW), cuando el ancho de banda del DUT no coincida con el ancho de banda de la serie AEL-5000, habrá oscilaciones. Los usuarios pueden reducir el valor de configuración de BW en consecuencia para cumplir con la velocidad de respuesta del dispositivo bajo prueba. Inrush Current verifica si la respuesta transitoria del voltaje de salida del inversor es estable cuando el aparato eléctrico está encendido (Inrush Current) y cuando el aparato eléctrico se conecta repentinamente (Surge Current).
El AEL-5015-350-112.5 proporciona advertencia de sobretensión, sobrecorriente, sobrepotencia y protección contra sobretemperatura. El terminal de entrada analógica puede controlar corriente constante, potencia constante y otros modos de trabajo a través de voltaje externo. El terminal Vmonitor/Imonitor se usa para conectar un dispositivo externo de monitoreo de voltaje/corriente. Además, se proporciona una variedad de interfaces de control opcionales como GPIB, RS-232, USB y LAN para satisfacer las necesidades de integración del sistema.
