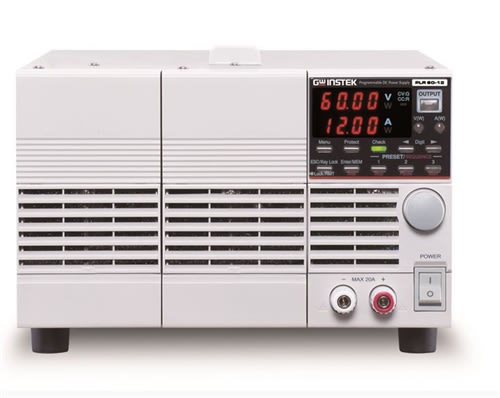

GW Instek lanza la nueva generación de fuente de alimentación de CC conmutada programable de la serie PLR. Los rangos de salida de potencia única son 360W y 720W. La serie comprende 6 modelos y los rangos de voltaje son 20V, 36V y 60V. La serie es un diseño de circuito híbrido que incorpora arquitecturas lineales de conmutación de etapa delantera y etapa trasera. Las ventajas únicas de este diseño se benefician de la combinación de estructuras lineales y de conmutación. La estructura de conmutación de la etapa delantera puede reducir efectivamente el tamaño y el peso, y la estructura lineal de la etapa trasera puede mantener un voltaje de ondulación más bajo, una corriente de ondulación más baja y una respuesta transitoria más rápida.
La serie presenta muchas funciones, incluidos tres conjuntos de funciones preestablecidas definidas por el usuario; función de temporizador de apagado automático de salida programable; función de secuencia programable; Funciones de activación de prioridad CV, CC (evitan el sobreimpulso y la corriente de irrupción mientras la salida está encendida); Control externo de salida de tensión y corriente y funciones OVP, OCP y UVP. Las funciones anteriores están integradas. Los usuarios no tienen que pagar ningún coste adicional.
La asignación flexible es una de las ventajas de la serie. Para los usuarios que requieren una gran potencia de salida, la serie permite un máximo de 3 unidades del mismo modelo en conexión en paralelo para obtener una corriente de salida mayor, y un máximo de 2 unidades del mismo modelo en conexión en serie para obtener una tensión de salida mayor.
La serie tiene en cuenta la integración entre su rack y otros sistemas. Por lo tanto, el diseño de disipación de calor adopta una entrada de aire frontal y una salida de aire trasera (no hay salida de aire en la parte superior, inferior y en ambos lados). El adaptador de montaje en bastidor dedicado opcional (GRA-427) se debe montar en bastidor. Se pueden colocar otros equipos directamente encima o debajo para ahorrar espacio en el bastidor.
Está equipado con una interfaz RS-232 y también proporciona GPIB y USB (PLR-GU) y USB y LAN (PLR-LU) opcionales. El bus local puede realizar el control del programa de un máximo de 32 unidades, independientemente de la interfaz que se utilice. Además, la interfaz PLR-ARC no solo proporciona voltaje externo y control de resistencia externa, sino que también cumple con los requisitos de control PLC.
La serie PLR realmente satisface los requisitos de los usuarios de las fuentes de alimentación de CC de nueva generación. La serie, que simplifica y agiliza completamente los procesos de desarrollo de sistemas, es adecuada para la I + D, la verificación del diseño y la fabricación de las industrias de equipos semiconductores, automóviles, componentes y comunicaciones.
