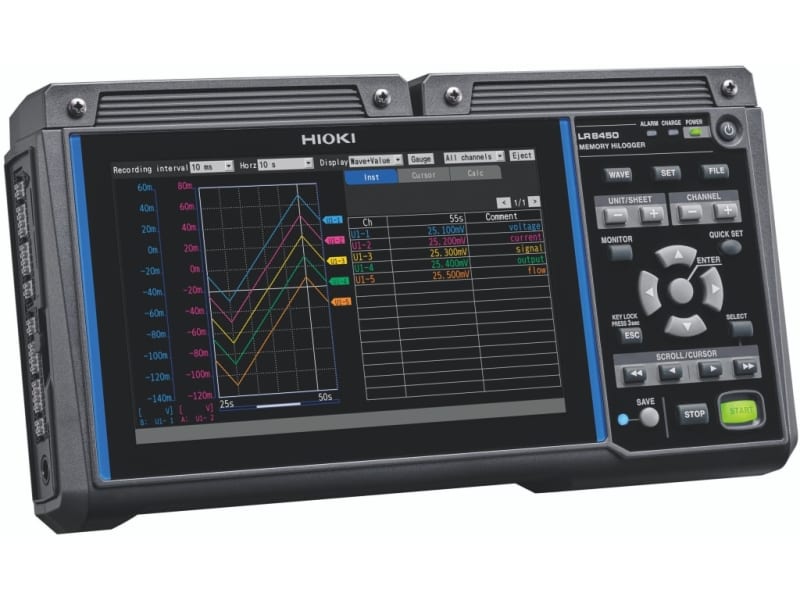

El LR8450 es un registrador portátil capaz de medir múltiples canales de datos de tensión y tensión. El LR8450 (modelo estándar) y el LR8450-01 (modelo de LAN inalámbrica) cuentan con una velocidad máxima de muestreo de 1 ms (1/1000 s), la más rápida de cualquier registrador de Hioki. Los clientes pueden elegir entre una selección de unidades de medida, incluida la unidad de voltaje/temperatura y la unidad de deformación, según su aplicación. Un solo LR8450-01 puede albergar hasta 11 unidades inalámbricas y enchufables para medir hasta 330 canales.
Los clientes de los sectores de la automoción y el medioambiente/energía alternativa, que Hioki ha identificado como mercados prioritarios, han adoptado la serie heredada Memory HiLogger LR8400 (muestreo máx. de 10 ms), que puede medir una gran cantidad de canales a pesar de su tamaño compacto. y la popular estación de registro inalámbrico LR8410 (muestreo de 100 ms máx.), que separa la medición de datos (por unidades) y la recopilación (por el instrumento).
Los temas comunes que aparecieron en los comentarios de los usuarios de LR8400 y LR8410 incluyeron el deseo de medir una gran cantidad de canales más rápidamente en el desarrollo de productos como vehículos eléctricos (EV), para medir la tensión en el chasis y las baterías del vehículo junto con la temperatura, y para reducir el cableado. -horas y problemas de medición mediante la captura de datos de tensión de forma inalámbrica.
1. Muestree una gran cantidad de canales cableados e inalámbricos en hasta 1 ms
Los clientes necesitan soluciones de medición que sean capaces de adaptarse a cambios abruptos en la carga en el desarrollo de vehículos eléctricos como EV, híbridos (HV) e híbridos enchufables ( PHV). Mediante el uso de la Unidad de voltaje de alta velocidad U8553, una unidad enchufable de 5 canales que puede medir el voltaje a una frecuencia de muestreo de 1 ms, los clientes pueden capturar cambios tan rápidos.
La serie LR8450 es ideal para capturar datos de salida de sensores que miden datos de baja frecuencia (de 10 a varias docenas de hercios), como la presión o la vibración de la resina, que son difíciles de medir a velocidades de muestreo convencionales. La unidad inalámbrica de voltaje de alta velocidad LR8533, una unidad inalámbrica de 5 canales, puede medir el voltaje a una frecuencia de muestreo de 1 ms. Esta tasa de muestreo es 100 veces más rápida que la estación de registro inalámbrica LR8410.
2. Una solución única para la medición de deformación dinámica
La Unidad de deformación U8554 (una unidad enchufable) y la Unidad de deformación inalámbrica LR8534 (una unidad inalámbrica) también pueden muestrear datos hasta 1 ms, lo que las hace útiles para probar la deformación en chasis y frenos del vehículo.
Las galgas extensiométricas*3 son extremadamente delgadas y sus cables son propensos a romperse cuando se colocan lejos del instrumento anfitrión. La medición inalámbrica permite minimizar la longitud de los cables para reducir las horas de trabajo de cableado y evitar problemas de medición, como roturas de cables. Además, los productos convencionales requieren un componente externo conocido como caja puente para medir la tensión. El LR8450 tiene una caja puente incorporada a pesar de su tamaño compacto, lo que permite conectar galgas extensométricas directamente a sus unidades de medición. También se pueden conectar convertidores de galgas extensométricas para medir cantidades como la presión y la aceleración.
3. Agregue canales alámbricos o inalámbricos según los necesite
Tanto el LR8450 (modelo estándar) como el LR8450-01 (modelo de LAN inalámbrica) pueden aceptar una combinación de hasta cuatro unidades enchufables. Dado que puede combinar unidades con diferentes velocidades de muestreo, puede observar simultáneamente fluctuaciones rápidas de voltaje y cambios lentos de temperatura.
El LR8450-01 también puede conectarse a siete unidades inalámbricas. Combinado con sus cuatro ranuras para unidades enchufables, eso significa que puede emparejar hasta 11 unidades, lo que permite que un LR8450-01 mida hasta 330 canales. Puede elegir si desea utilizar la conectividad inalámbrica para las mediciones según lo dicten las condiciones.
