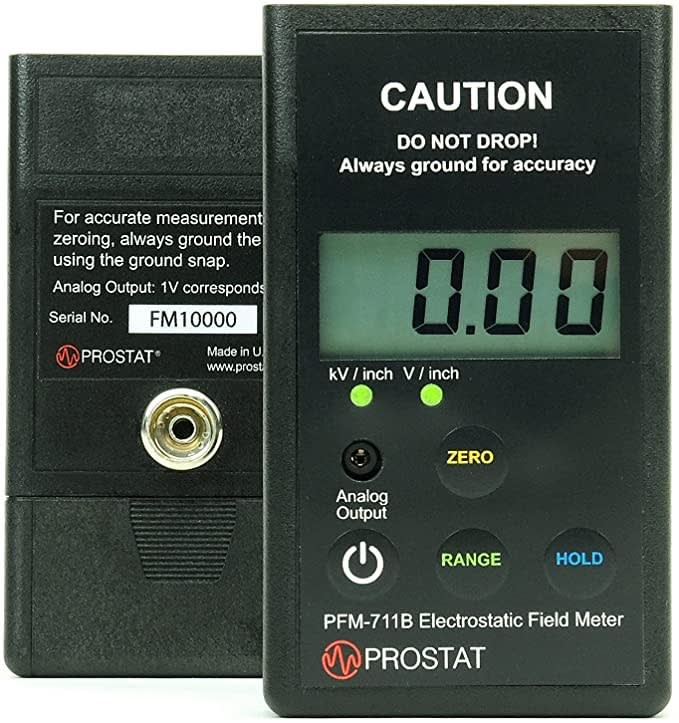

El medidor de campo PFM-711B es un dispositivo de medición de campo electrostático preciso. El circuito PFM-711B es un diseño de chopper electrónico digital que permite que el instrumento realice mediciones de campo electrostático en áreas donde hay aire ionizado. Para un rendimiento preciso y repetible, el PFM-711B debe conectarse a tierra durante el funcionamiento normal. Usado solo, el PFM-711B medirá los campos electrostáticos que emanan de prácticamente cualquier superficie plana u objeto.
En el rango de kV/pulgadas, el PFM-711B indicará el voltaje del campo electrostático de 0 a ±20 000 voltios en incrementos de 10 voltios a una distancia de 1" (25 mm) de la superficie cargada. En el rango de V/pulgadas, el medidor de campo mide el campo densidad de 0 a ±1,999 voltios en incrementos de 1 voltio a una distancia de 1" (25 mm) de la superficie cargada. El instrumento es fácil de usar y sus controles están diseñados para operar con una sola mano.
La caja del medidor de campo PFM-711B es conductiva. Proporciona la referencia de tierra para su circuito de medición. Para obtener mediciones precisas, es necesario que la persona que sostenga el medidor esté correctamente conectada a tierra, o que el medidor tenga una conexión a tierra hecha al broche de metal en la caja. Conecte a tierra el estuche usando una muñequera funcional que esté correctamente conectada a tierra. Encienda el medidor y seleccione el rango deseado. Asegúrese de que HOLD no esté activado. Ajuste la pantalla a cero (0) voltios presionando el control CERO.
Las luces de rango ayudan a posicionar el instrumento para mediciones precisas. Alinee el sensor frontal del medidor de campo PFM-711B aproximadamente a una pulgada (25 mm) de la superficie o el objeto que se está midiendo. Acerque o aleje el instrumento de la superficie hasta que el RED Bulls Eye esté enfocado en la superficie de prueba. Una vez que el instrumento esté colocado correctamente, el PFM-711B indicará el campo electrostático medido en su pantalla. Si lo desea, presione el botón HOLD una vez para bloquear la indicación en la pantalla. El LED del rango seleccionado parpadeará.
El PFM-711B es el medidor de campo más flexible del mercado de control de ESD. Combinado con una variedad de accesorios, puede realizar muchas medidas diferentes para analizar el proceso o entorno sensible a la estática. La salida analógica permite la documentación de las mediciones cuando se utiliza junto con un trazador XY, un dispositivo de registro de datos analógicos o el sistema de análisis automático de próstata. (Dispositivo de grabación y cable no incluidos.)
