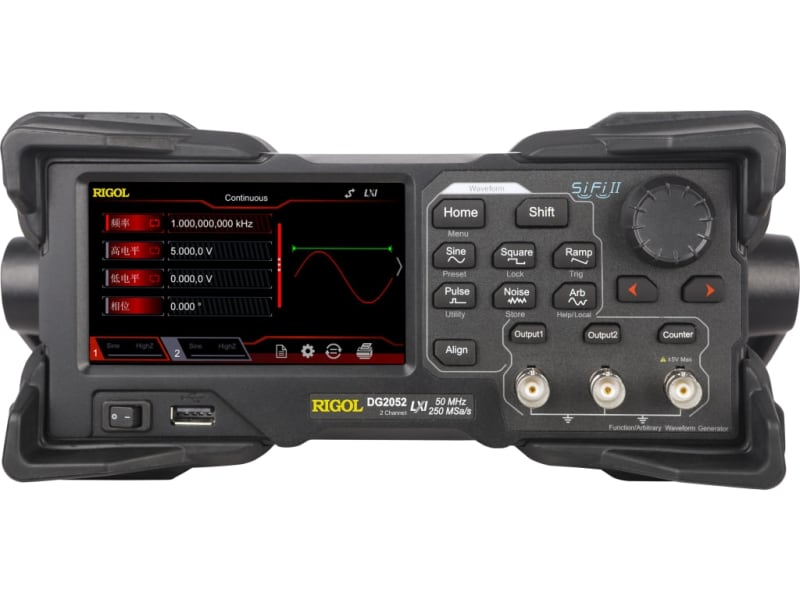

El Rigol DG2000 es un generador de forma de onda arbitraria de dos canales construido sobre la tecnología SiFi II de Rigol. Disponible con un ancho de banda de 50, 70 o 100 MHz, el DG2000 presenta una profundidad de memoria por canal de 16 Mpts, con un rendimiento de doble canal equivalente a dos fuentes de señal independientes. Las frecuencias de muestreo son de hasta 250 MSa / s con resolución vertical de 16 bits.
El DG2000 contiene 160 formas de onda arbitrarias integradas, que cubren señales comunes que se encuentran en aplicaciones de ingeniería, médicas, automotrices y matemáticas, y se pueden generar a través de una función de edición, así como software de PC. La arquitectura SiFi II genera formas de onda arbitrarias punto por punto: la señal se recupera sin distorsión, las frecuencias de muestreo son precisas y ajustables y la fluctuación de todas las formas de onda de salida es tan baja como 200 ps.
El DG2000 se basa en la arquitectura de la serie DG900 anterior, agregando características como la capacidad de montaje en rack y una mayor conectividad de red. Tiene las mismas capacidades funcionales centrales del DG900, pero con un sistema de control de usuario más tradicional y una carcasa industrial resistente. Contiene una pantalla táctil en color TFT de 4,3 ", así como varias interfaces estándar, incluye dispositivo y host USB y LAN.
Función / generador de forma de onda arbitraria
Dos canales / ancho de banda de 50 MHz
Resolución SiFi II de 16 bits con muestreo de 250MSa / s para una mayor fidelidad de la señal
Capacidades de generación avanzada como tono dual, armónicos y secuenciación
Generación de tráfico de comunicación con patrones integrados PRBS y RS232
Modulaciones analógicas y digitales
160 formas de onda integradas
Una interfaz de usuario táctil de próxima generación combinada con funciones de botones tradicionales
Memoria profunda de 16Mpt para ondas arbitrarias largas y complejas
Conectividad LAN integrada
Diseño mecánico industrial resistente y de montaje en bastidor
