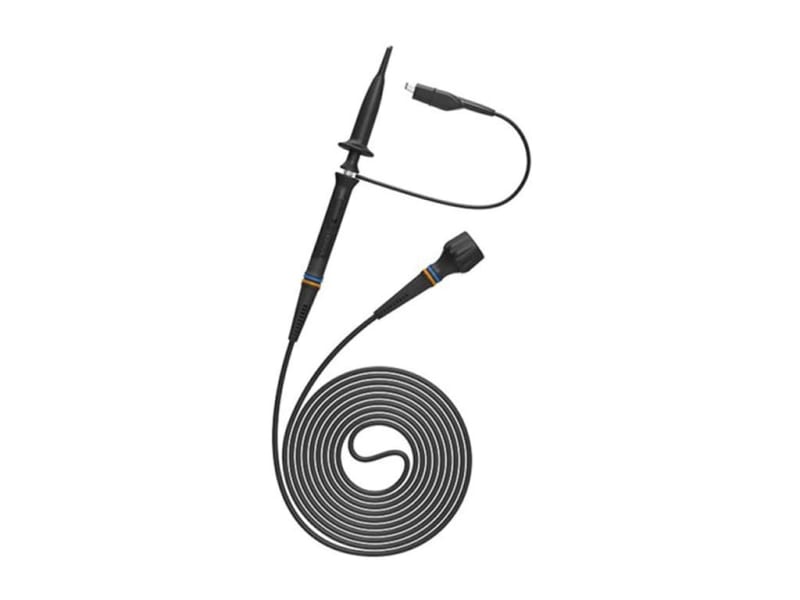

Rigol PVP2350 - Sondas de osciloscopio estándar/pasivo

Antes de realizar cualquier medida con una sonda, compruebe primero la compensación de frecuencia de la sonda y ajústela para que coincida con el osciloscopio utilizado. Generalmente, el osciloscopio proporciona un terminal de salida de señal de calibración en el panel frontal.

Conecte la sonda (establezca la atenuación de la sonda en 10X) al terminal de salida de señal para mostrar una forma de onda cuadrada en el osciloscopio. Inserte la herramienta de ajuste en el orificio de ajuste de compensación en el cabezal de la sonda y gírela en sentido horario/antihorario hasta que se muestre la forma de onda cuadrada correctamente compensada (forma de onda cuadrada de parte superior plana).
