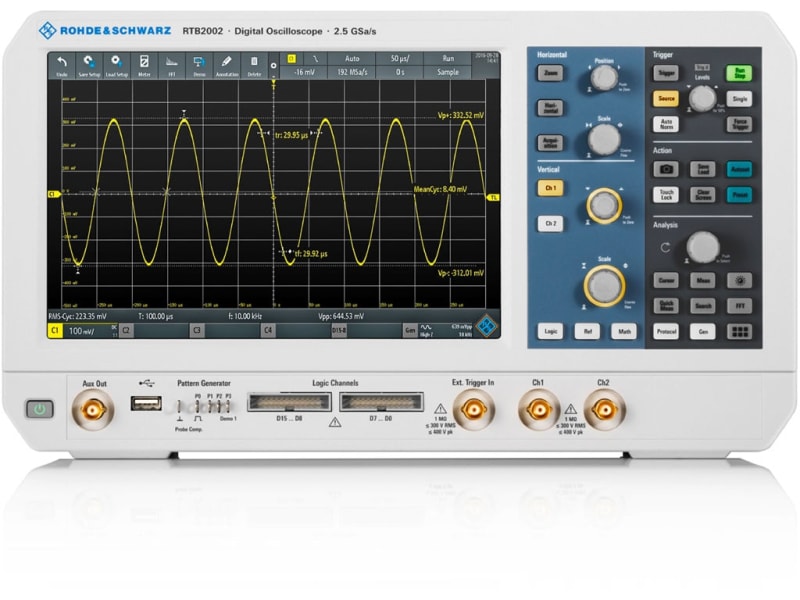

El RTB2002 cuenta con la pantalla más grande ( 10,1" ) con la resolución más alta de 1280 x 800 píxeles en su clase, una pantalla táctil capacitiva para navegar rápidamente en los menús emergentes y una función táctil para ajustar fácilmente la escala, acercar o para mover una forma de onda: funciona igual que su teléfono inteligente. El convertidor A/D de 10 bits produce una mejora de hasta cuatro veces en comparación con los convertidores A/D convencionales de 8 bits. Obtiene formas de onda más nítidas con más detalles de la señal. Memoria de 10 Mmuestras La profundidad está disponible en cada canal si todos los canales están activos Cuando se intercalan, 20 Mmuestras están disponibles para capturar secuencias de señales más largas para obtener más resultados de análisis.
Listo para el laboratorio de enseñanza
El osciloscopio de la serie RTB2000 es la elección perfecta para enseñar a los estudiantes cómo medir con un osciloscopio. Este osciloscopio de Rohde & Schwarz tiene un concepto fácil de usar combinado con tecnología de punta, a un precio asequible. Los estudiantes aprecian el acceso intuitivo y rápido a las funciones de uso frecuente a través de botones dedicados y la operación de pantalla táctil capacitiva. Y resuelven su tutorial de laboratorio sin preocuparse por la funcionalidad del osciloscopio. La gran pantalla de alta resolución de 10,1" muestra cada detalle de la señal, y un instrumento se puede compartir entre varios estudiantes. Los informes se pueden crear de manera eficiente con la práctica y flexible herramienta de anotación en pantalla. A los profesores les gusta especialmente el modo educativo protegido por contraseña que desactiva las funciones automáticas como Autoconfiguración. El servidor web integrado permite a los profesores mostrar el contenido de su pantalla en el aula ya través de una red. Las interfaces remotas hacen que actualizar y monitorear varias unidades sea tan fácil como encender una bombilla.
La integración X-en-1 ahorra espacio y costos
Con la serie RTB2000, los estudiantes y profesores en un laboratorio universitario obtienen un osciloscopio más un analizador lógico y de protocolo, un generador de patrones y formas de onda y un voltímetro digital. También se integran modos de operación dedicados para análisis de frecuencia, pruebas de máscara y adquisiciones de datos largos. La depuración de todo tipo de sistemas electrónicos es fácil y eficiente, y cumple con la regla más importante de protección de la inversión. El diseño compacto y el tamaño reducido ahorran un valioso espacio en la mesa de trabajo del laboratorio.
- Osciloscopio
Con una excelente tasa de muestreo y profundidad de memoria, el osciloscopio de la serie RTB2000 sobresale en su clase. Una tasa de actualización de forma de onda de más de 50 000 formas de onda/s garantiza un instrumento receptivo que detecta fallas de señal de manera confiable. Las herramientas estándar incluidas proporcionan resultados rápidos, por ejemplo, QuickMeas, pruebas de máscara, FFT, matemáticas, cursores y mediciones automáticas, incluidas estadísticas. - Analizador lógico
La opción RTB-B1 convierte cada serie RTB2000 en un MSO de uso intuitivo con 16 canales digitales adicionales. El osciloscopio captura y analiza señales de componentes analógicos y digitales de un diseño integrado, de forma síncrona y correlacionada en el tiempo entre sí. Por ejemplo, el retraso entre la entrada y la salida de un convertidor A/D puede determinarse convenientemente usando las medidas del cursor. - Analizador
de protocolos Protocolos como I 2 C, SPI y CAN/LIN transfieren con frecuencia mensajes de control entre circuitos integrados. La serie RTB2000 tiene opciones versátiles para la activación y decodificación de interfaces seriales específicas del protocolo. Es posible la adquisición selectiva y el análisis de eventos y datos relevantes. Con la implementación basada en hardware, se garantiza un funcionamiento sin problemas y una alta tasa de actualización incluso para adquisiciones prolongadas. Esto es ventajoso, por ejemplo, para capturar múltiples señales de bus serie empaquetadas. - Generador de patrones y formas de onda El generador de patrones y formas de onda
RTB-B6 integrado de hasta 50 Mbit/s es útil para fines educativos y para implementar prototipos de hardware. Aparte de las formas de onda comunes sinusoidales, cuadradas/pulso, de rampa y de ruido, genera formas de onda arbitrarias y patrones de señal de 4 bits. Las formas de onda y los patrones se pueden importar como archivos CSV o copiar desde formas de onda de osciloscopio. Antes de reproducir las señales, el usuario puede obtener una vista previa de ellas para verificar rápidamente la corrección de la señal. Se pueden utilizar patrones predefinidos para, por ejemplo, I 2 C, SPI, UART y CAN/LIN. - Voltímetro digital
El RTB2000 cuenta con un voltímetro de tres dígitos (DVM) y un contador de frecuencia de seis dígitos en cada canal para mediciones simultáneas. Las funciones de medición incluyen DC, AC+DCRMS y ACRMS, incluidas en el alcance de la entrega. - Modo de análisis de frecuencia
Las fallas difíciles de encontrar a menudo resultan de la interacción entre las señales de tiempo y frecuencia. La función FFT del RTB2002 se activa presionando un botón y simplemente ingresando la frecuencia central y el intervalo. Debido a la funcionalidad FFT de alto rendimiento de estos osciloscopios, las señales se pueden analizar con hasta 128 kpuntos. Otras herramientas prácticas incluyen mediciones de cursor y configuración automática en el dominio de la frecuencia. - Modo de prueba de máscara
máscara Las pruebas de máscara revelan rápidamente si una señal específica se encuentra dentro de los límites de tolerancia definidos. Mediante el uso de la evaluación estadística de aprobación/rechazo, evalúan la calidad y la estabilidad de un DUT. Las anomalías de la señal y los resultados inesperados se identifican rápidamente. Cuando se viola la máscara, la medición se detiene. Cada infracción puede generar una salida de pulso en el conector AUX-OUT de los osciloscopios de la serie RTB2000. Esta salida de pulso se puede utilizar para activar acciones en la configuración de medición. - Modo de historial y memoria segmentada
La opción de función de historial RTB-K15 aumenta la memoria de 10 Mmuestras a 160 Mmuestras, lo que permite desplazarse por adquisiciones anteriores y analizar los datos utilizando todas las herramientas del osciloscopio, por ejemplo, decodificación de protocolo y canales lógicos. En el modo ultrasegmentado, las formas de onda se capturan perfectamente antes de la visualización. El protocolo serial y las secuencias de pulsos se registran prácticamente sin interrupciones.
La mejor opción para la educación y las pruebas de fabricación
La serie RTB2000 le ofrece más que un simple osciloscopio. Su analizador lógico, analizador de protocolos, generador de patrones y formas de onda y voltímetro digital, así como modos de operación dedicados para análisis de frecuencia, pruebas de máscara y adquisiciones de datos largos, hacen del Rohde & Schwarz RTB2000 la herramienta perfecta para laboratorios universitarios, para solucionar problemas de diseños embebidos durante el desarrollo. y para los departamentos de producción y servicio.
