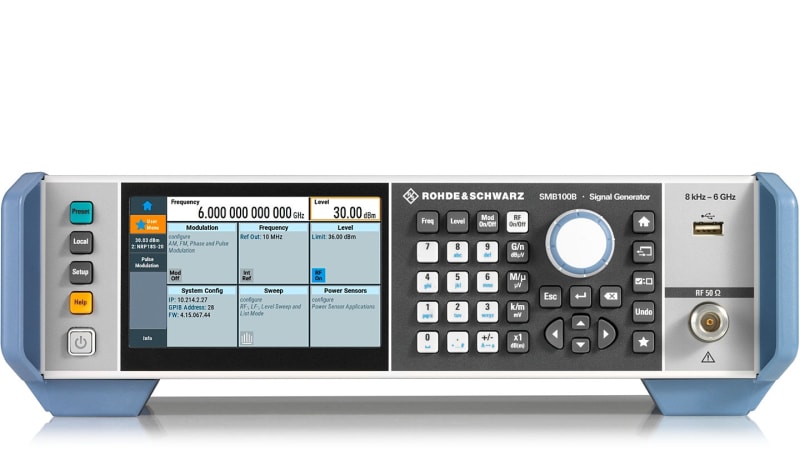

El nuevo generador de señales de RF R&S SMB100B tiene que ver con el rendimiento y la versatilidad en un espacio reducido. Una pureza espectral excepcional y una potencia de salida muy alta combinadas con una funcionalidad completa y un funcionamiento muy sencillo son algunas de las características impresionantes del R&S SMB100B.
Para mejorar un DUT, la calidad de la señal de la fuente de la señal debe ser significativamente mejor que el rendimiento del DUT. Gracias a su innovador diseño de sintetizador, el R&S®SMB100B tiene una fase SSB muy baja y un ruido de banda ancha y una excelente supresión de componentes de señal no armónicos.
El paquete de batería opcional proporciona tres horas de funcionamiento. Con baterías adicionales y un cargador adicional, el tiempo de funcionamiento se puede extender sin interrupción.
El R&S SMB100B tiene un ruido de fase SSB muy bajo de -134 dBc a 1 GHz y un desplazamiento de 20 kHz (medido; ancho de banda de 1 Hz). La opción R&S SMBB-B1 (OCXO) y la opción R&S SMBB-B1H reducen el ruido de fase de cierre.
También el ruido de banda ancha es muy bajo. El R&S SMB100B alcanza -153 dB/Hz (típ.) para una portadora de 1 GHz con un desplazamiento de frecuencia de 30 MHz. Otros beneficios de estas opciones incluyen una estabilidad a largo plazo significativamente mejorada de la frecuencia de referencia y una dependencia mucho menor de la temperatura.
Además de su salida de RF, el R&S SMB100B tiene una entrada y salida de referencia de 1 GHz separadas. Una señal de referencia de 1 GHz proporciona una mejor estabilidad de fase entre las señales de salida de varios instrumentos acoplados que una señal de referencia de 10 MHz. El ruido de fase SSB de esta señal de referencia de 1 GHz se muestra en el diagrama.
