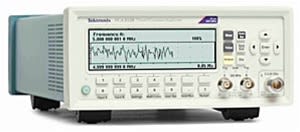

El temporizador/contador/analizador FCA3000 incluye muchas funciones diferentes en un instrumento rico en funciones. Con la resolución de frecuencia y tiempo líder en la industria, el FCA3000 viene de serie con una memoria interna profunda y una velocidad de transferencia de datos rápida de 250k muestras/s a la memoria interna. Además, la pantalla multiparámetro muestra mediciones auxiliares junto con su medición principal para brindarle los resultados que necesita de un vistazo. Con los modos de análisis más completos de la industria, que incluyen estadísticas de medición, histogramas y gráficos de tendencias, tiene las herramientas que necesita para analizar su señal de manera rápida y precisa.
La alta resolución es fundamental para la I+D y las pruebas de producción en los exigentes diseños actuales. El FCA3000 ofrece una resolución de frecuencia de 12 dígitos/s y para mediciones de tiempo, está disponible una resolución de disparo único de 100 ps FCA3000 con valores de medición que se muestran hasta 14 dígitos. Con un rendimiento líder en la industria, el FCA3000 le proporciona mediciones rápidas y precisas.
Para garantizar las mediciones correctas de Allan Deviation, el FCA3000 ofrece una técnica de medición de tiempo muerto cero y una marca de tiempo continua de los eventos de activación. Esta característica es vital para mediciones mecánicas y médicas donde se debe medir cada ciclo. El FCA3000 ofrece esta funcionalidad a través de las interfaces USB/GPIB con una función de sellado de tiempo sin formato.
Para el cálculo correcto de los parámetros estadísticos, el FCA3000 viene de serie con capacidad de calificación de límites. Al establecer límites, puede aislar un grupo en su cálculo. Esto es importante para aplicaciones como la verificación de la fluctuación de pulsos digitales que aparecen en grupos discretos en reproductores de CD o en datos codificados en HDB3.
También está disponible la compensación de histéresis para mediciones de intervalos de tiempo. Al agregar histéresis, puede reducir el error de nivel de activación desde los típicos 15-20 mV que se encuentran en la mayoría de los contadores en el mercado actual, hasta los típicos 2,5 mV. Esto significa una precisión de disparo mejorada de 6 a 8 veces en mediciones de intervalos de tiempo críticos.
El temporizador/contador/analizador FCA ofrece el mejor rendimiento de la industria, ahorrándole hasta un 90 % en el tiempo de prueba en comparación con otros temporizadores/contadores del mercado. En la memoria interna se pueden almacenar hasta 250.000 resultados de medición por segundo. Alternativamente, puede transferir hasta 15 000 resultados de medición por segundo en modo Bloque a través de la interfaz GPIB o USB. Para mayor flexibilidad, el FCA3000 ofrece una función de contador de tiempo muerto cero para transmitir continuamente datos de medición a través del bus GPIB/USB durante, no después de la medición. Esto crea un sistema dinámico de medición y análisis.
Con la pantalla única del FCA3000, puede medir múltiples parámetros de la misma señal desde una conexión de prueba. Para revelar problemas de calidad de la señal como deriva, transitorios intermitentes y estabilidad, puede ver los datos como un gráfico de tendencia en tiempo real o un histograma con el modo de visualización gráfica FCA3000, o puede usar estadísticas de medición para rastrear cómo cambian los parámetros de la señal. hora. Un modo de análisis de un solo botón le brinda una visión rápida del comportamiento de su dispositivo directamente en la pantalla del temporizador/contador.
