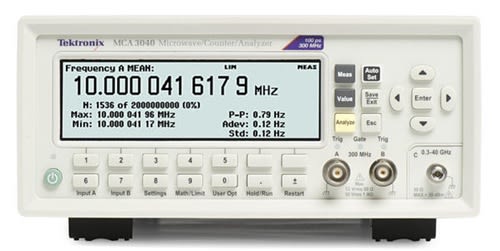

Tektronix MCA 3040
Con resolución de tiempo y frecuencia líder en la industria, el MCA3040 viene estándar con memoria interna, una velocidad de transferencia de datos rápida de 250k muestras/s a la memoria y un medidor de potencia integrado. La pantalla multiparámetro muestra mediciones auxiliares junto con su medición principal para brindarle los resultados que necesita de un vistazo. Con los modos de análisis más completos de la industria, que incluyen estadísticas de medición, histogramas y gráficos de tendencias, tiene las herramientas que necesita para analizar su señal de manera rápida y precisa.
Las mediciones rápidas de frecuencia o potencia de alta resolución con un tiempo de adquisición muy corto de 25 ms (automático) o cero (manual) son esenciales para validar los diseños complejos de hoy en día. Para aplicaciones de calibración y metrología, el analizador de contador de microondas MCA3040 ofrece una precisión muy alta a través de una base de tiempo OCXO interna estable, error AB de intervalo de tiempo sistemático bajo y alta resolución.
Los instrumentos MCA3040 superan a todos los contadores de microondas del mercado actual en términos de resolución, velocidad y tiempo de adquisición. Incluyendo un medidor de potencia integrado, el MCA3040 incluye muchas funciones diferentes en un instrumento rico en características.
Además de ser un excelente contador de microondas, el MCA3040 también sirve como temporizador/contador de propósito general con dos entradas adicionales de 300 MHz.
El contador de microondas MCA3040 ofrece el mejor rendimiento de la industria, ahorrándole hasta un 90 % en el tiempo de prueba en comparación con otros contadores/temporizadores de microondas del mercado. En la memoria interna se pueden almacenar hasta 250.000 resultados de medición por segundo. Alternativamente, puede transferir hasta 5000 resultados de medición por segundo en modo Bloque a través de la interfaz GPIB o USB.
Con un medidor de potencia integrado, el MCA3040 proporciona medición de frecuencia y potencia con una sola conexión en cualquier nivel de frecuencia compatible. Por primera vez, las variaciones en la potencia de la señal se pueden ver, recopilar y analizar de la misma manera que la frecuencia, tanto numérica como gráficamente. Con una resolución de tiempo de medición de 0,01 dBm a 100 ms y un amplio rango de potencia de -35 dBm a +10 dBm, tiene la flexibilidad para una amplia gama de aplicaciones de medición de potencia.
Con la pantalla única del MCA3040, puede medir múltiples parámetros de la misma señal desde una conexión de prueba. Para revelar problemas de calidad de la señal como deriva, transitorios intermitentes y estabilidad, puede ver los datos como un gráfico de tendencia en tiempo real o un histograma con el modo de visualización gráfica del MCA3040, o puede usar estadísticas de medición para rastrear cómo cambian los parámetros de la señal. hora. Un modo de análisis de un solo botón le brinda una visión rápida del comportamiento de su dispositivo directamente en la pantalla del temporizador/contador.
Caracteristicas
