Tektronix TAP4000 - Sonda activa 4 GHz, interfaz TekVPI, serie TAP

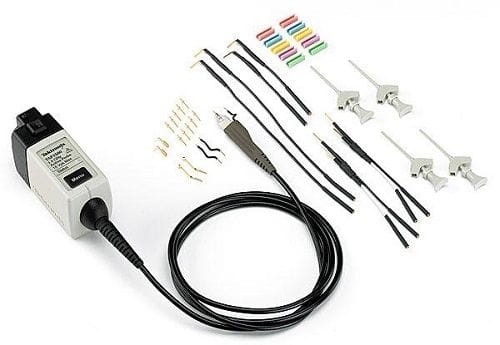

Accesorios estándar: adaptador de cable Y (2 c/u) y cable a tierra de 3 pulg. (3 c/u), punta de prueba Micro CKT (2 c/u), cable a tierra personalizable (juego de 5), kit de banda de color (5 pares de colores), Pogo conexión a tierra (juego de 10), enchufe de clavija cuadrada (juego de 10), punta de sonda a presión (juego de 10), adaptador de ángulo recto (juego de 10), adaptador SureToe (juego de 4), muñequera antiestática ( 1 c/u), maletín de transporte de nailon (1 c/u), estuche de accesorios de plástico (1 c/u) y un manual de instrucciones.

La sonda FET activa de extremo único TAP4000 proporciona un excelente rendimiento eléctrico y mecánico de alta velocidad requerido para los diseños de sistemas digitales actuales. Diseñada específicamente para su uso y conexión directa a osciloscopios con la interfaz de sonda TekVPI, la sonda TAP4000 Active FET logra una adquisición de señal de alta velocidad y fidelidad de medición al resolver tres problemas tradicionales:

• Rendimiento mecánico versátil
  • Cabezal de sonda pequeño y compacto para sondear elementos de circuito de geometría pequeña
  • Los accesorios de fijación del DUT permiten la conexión a SMD de tan solo 0,5 mm de paso
  • Diseño robusto para confiabilidad
• Fácil de usar
  • Se conecta directamente a los osciloscopios con la interfaz de sonda TekVPI
  • Brinda lectura y escalado automático de unidades en la pantalla del osciloscopio
  • Fácil acceso a la pantalla del menú de la sonda del osciloscopio para el estado de la sonda/información de diagnóstico y para controlar la compensación de CC de la sonda
  • Control remoto de sonda GPIB/USB a través del osciloscopio

Aplicaciones:

• Verificación, depuración y caracterización de diseños de alta velocidad
• Análisis de integridad de la señal, fluctuación y temporización
• Ingeniería de fabricación y prueba
• Señales con oscilaciones de tensión de hasta 8 Vp-p

Características:

• TAP4000: ≥4 GHz de ancho de banda de sonda
• ≥0.8 pF Capacitancia de entrada
• Resistencia de entrada de 40 kilohmios
• Rango dinámico de entrada de -4 V a +4 V
• Rango de compensación de entrada de -10 V a +10 V CC
• Cabezal de sonda pequeño y compacto para sondar elementos de circuito de geometría pequeña
• Los accesorios de fijación del dispositivo bajo prueba permiten la conexión a SMD de tan solo 0,5 mm de paso
• Diseño robusto para confiabilidad
