Solución de prueba de alta potencia (Hipot) de alta eficiencia
La prueba Hipot es uno de los elementos de prueba más importantes en las pruebas de seguridad eléctrica. Todos los componentes y productos eléctricos, como transformadores, condensadores, fuentes de alimentación, cargadores y electrodomésticos, requieren esta prueba.

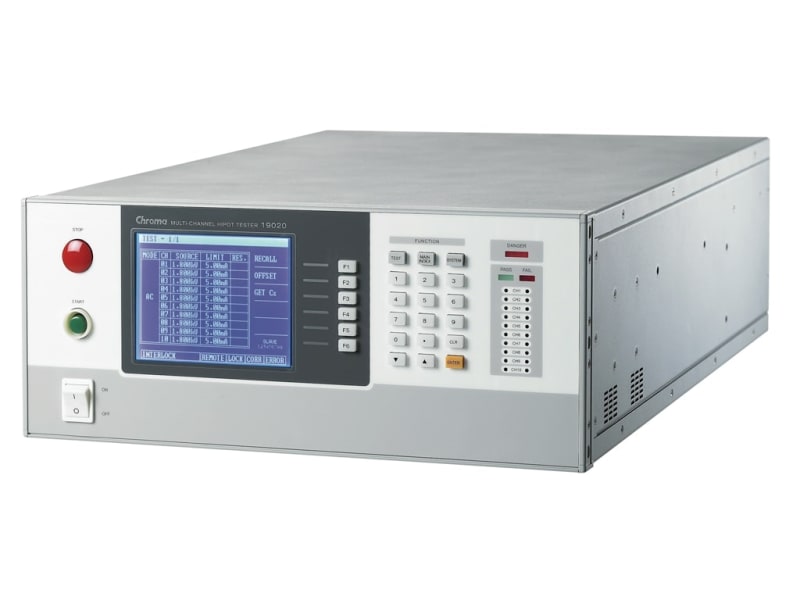

Con más de 25 años de experiencia en el desarrollo de instrumentos de prueba y medición, Chroma crea el comprobador de Hipot multicanal 19020 con una arquitectura completamente nueva. Puede medir la corriente de fuga de Hipot en todos los canales simultáneamente y realizar pruebas en un máximo de 100 DUT simultáneamente.
No es necesario adquirir varios comprobadores Hipot para ahorrar espacio en la línea de producción. Su prueba multicanal única puede aumentar la eficiencia de las pruebas de regulación eléctrica. Mejora la productividad y reduce el riesgo de las pruebas en productos que solo requieren la prueba Hipot.
Chroma 19020 también cuenta con potentes funciones de detección de descargas disruptivas y comprobación de apertura/cortocircuito. Cuenta con varias patentes internacionales y es la mejor herramienta para pruebas de Hipot regulatorias eléctricas, ya que no solo permite obtener una calidad confiable, sino que también permite crear una plataforma de prueba altamente eficiente.
Primera prueba de sincronización Hipot del mundo
El Chroma 19020 está equipado con la primera función de prueba de sincronización Hipot del mundo, que permite que una sola unidad realice simultáneamente la sincronización de salida y mediciones de 10 canales. Se pueden controlar un máximo de 10 unidades (maestra y esclava) para un total de 100 canales. Se pueden agrupar por salida para evitar la diferencia de voltaje debido a pruebas adyacentes y mejorar la productividad.
Al igual que otras series Chroma EST, el modelo 19020 cuenta con la función de detección de descargas disruptivas. La descarga disruptiva es una descarga eléctrica generada por un campo eléctrico intenso dentro o sobre la superficie del material aislante, que hace que el DUT pierda sus características de aislamiento y genere una descarga transitoria o discontinua. Puede causar una ruta conductora carbonizada o dañar el producto bajo prueba. La descarga disruptiva no se puede detectar únicamente monitoreando la corriente de fuga. Para detectar la descarga disruptiva, se monitorean las tasas de variación de la tensión o la corriente de fuga de prueba, ya que su detección es uno de los elementos de prueba más indispensables para las pruebas de seguridad eléctrica.
CHEQUE ABIERTO/CORTO (OSC)
La función OSC puede verificar si se ha producido una conexión abierta (mala conexión) o un cortocircuito (DUT en cortocircuito) durante la prueba. Si un DUT presenta un circuito abierto durante la prueba, podría considerarse erróneamente como una unidad en buen estado. Si un DUT presenta un cortocircuito, la función OSC puede filtrarlo para minimizar los daños a la luminaria y ahorrar en el coste de la prueba.
En general, los productos sometidos a pruebas de alto potencial presentan capacitancia (CX). Esta puede variar de decenas de pF a varios µF en condiciones normales. Cuando se interrumpe la conexión del circuito, se forma una pequeña capacitancia (Cc en la Figura 6) en la interfaz rota, generalmente inferior a 10 pF. Esto hace que la capacitancia total del producto sea inferior al valor normal. La capacitancia de un producto puede ser superior a lo normal cuando está en cortocircuito o cerca de él. Por lo tanto, el límite superior/inferior de la variación de la capacitancia puede utilizarse para identificar el problema del cortocircuito.
