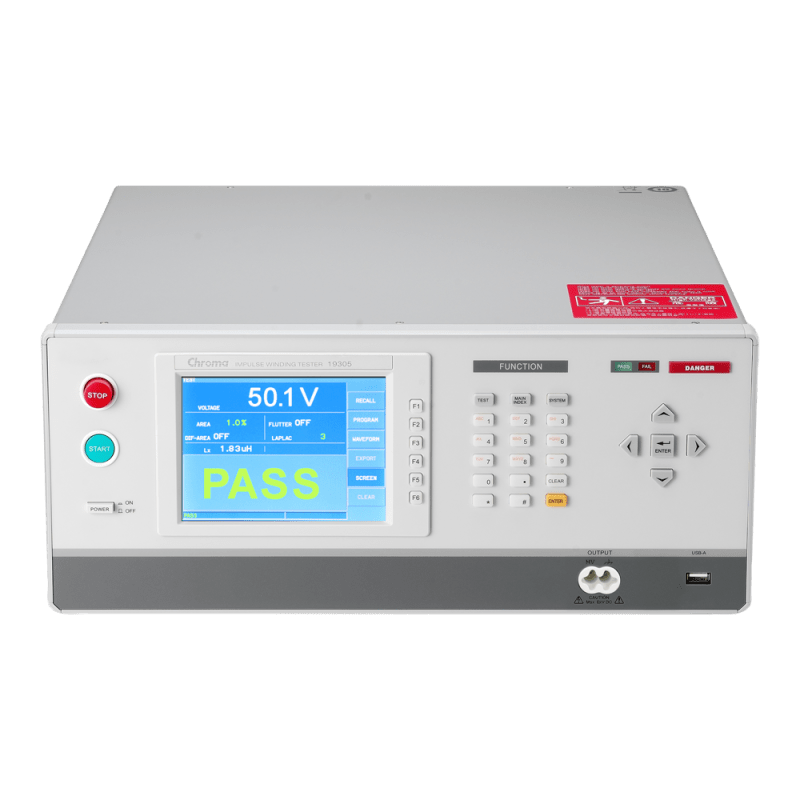

El comprobador de bobinados por impulsos Chroma serie 19305, con un canal (19305) y 10 canales de salida (19305-10), ofrece una tensión de impulso de 6 kV y una frecuencia de muestreo de alta velocidad de 200 MHz para mejorar la sensibilidad de detección de descargas. Para pruebas superiores a 10 µH, las funciones integradas de comparación del tamaño del área, comparación del área diferencial, valor de FLUTTER y valor de LAPLACIAN permiten inspeccionar las bobinas en busca de aislamiento deficiente.
La inspección de los componentes del bobinado incluye pruebas de las características eléctricas y de la tensión de resistencia de seguridad. Un aislamiento deficiente de las bobinas suele ser la causa principal de cortocircuitos en las capas y en los pines de salida durante el uso. Esto puede deberse a un diseño inicial deficiente, un proceso deficiente o el deterioro de los materiales aislantes; por lo tanto, es necesario añadir la prueba de cortocircuito en las capas de la bobina a los componentes del bobinado.
La prueba de impulsos del devanado consiste en aplicar un impulso de voltaje no destructivo, de alta velocidad y baja energía al dispositivo bajo prueba (DUT) para analizar y comparar la forma de onda equivalente de los productos de rendimiento y defectuosos, con el fin de determinar si son correctos o incorrectos. Su función principal es detectar posibles defectos, como cortocircuitos de capa, corona o descargas parciales, que son difíciles de detectar en componentes devanados en fase temprana.
La serie Chroma 19305 es un equipo diseñado específicamente para probar componentes de bobinado. Utiliza un microcondensador cargado de alto voltaje (baja energía de prueba) y la bobina bajo prueba para formar una resonancia paralela RLC. El análisis de la forma de onda de la oscilación decaída mediante un proceso de muestreo sofisticado y de alta velocidad permite detectar con éxito bobinas con aislamiento deficiente. El analizador puede realizar pruebas de impulso en componentes bobinados, como motores y transformadores. Al implementarlo para la verificación de calidad mediante pruebas de componentes bobinados, se obtendrá no solo una calidad confiable, sino también un control eficiente del producto.
El Chroma 19305-10 puede proporcionar una salida máxima de 10 canales para pruebas de escaneo multicanal para ahorrar tiempo y costos de mano de obra a los fabricantes.
Características principales
- Alta frecuencia de muestreo de prueba de impulso (200 MHz), 10 bits
- Prueba de tensión de impulso de 6 kV
- Función de análisis de tensión de ruptura
- Prueba de alta velocidad
- Salida de 10 canales (19305-10)
- Admite prueba de escaneo de un máximo de 40 canales
- Interfaz de usuario en chino tradicional, chino simplificado e inglés
- Puerto USB para almacenar formas de onda y capturas de pantalla
- Pantalla gráfica en color
- Interfaces LAN, USB y RS232 estándar
