Valide el rendimiento de fuentes de alimentación de CC, componentes de potencia y baterías.

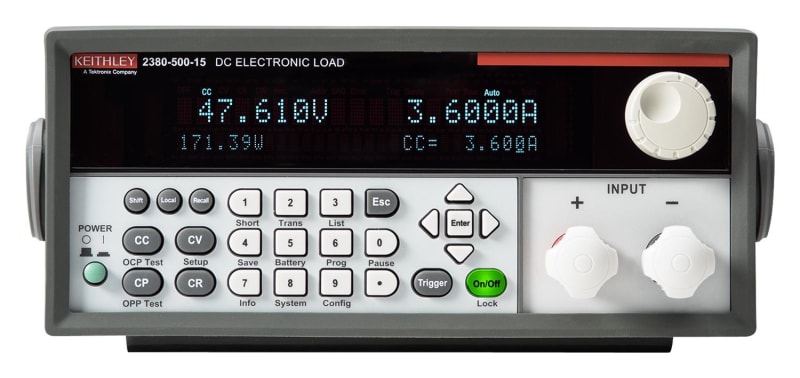

Las cargas electrónicas de CC programables de la Serie 2380 admiten una amplia gama de voltajes y corrientes. El modelo 2380-500-15 de 200 vatios admite hasta 500 V o 15 A. El modelo 2380-120-60 de 250 vatios admite hasta 120 V o 60 A. El modelo 2380-500-30 de 750 vatios admite hasta 500 V o 30 A. Estas cargas electrónicas autónomas de una sola salida son rentables y autocontenidas.
Múltiples modos de funcionamiento.
Estas cargas electrónicas de CC pueden operar en modo de corriente constante (CC), tensión constante (CV), resistencia constante (CR) o potencia constante (CP). También pueden configurarse para proporcionar una carga dinámicamente variable a la fuente de CC, con tiempos de conmutación de hasta 25 kHz. Las versátiles opciones de disparo interno, externo y remoto permiten sincronizar el comportamiento dinámico de la carga con otros eventos.
Protección integral.
Las funciones de protección integradas en las cargas electrónicas de CC 2380-120-60, 2380-500-15 y 2380-500-30 garantizan la fiabilidad y seguridad de todas las pruebas. Estas funciones incluyen protección contra sobretemperatura (OTP), sobretensión (OVP), sobrecorriente (OCP), sobrepotencia (OPP) y contra tensión inversa local/remota (LRV/RRV). Una autoprueba del sistema al encender el instrumento garantiza su correcto funcionamiento.
Completo conjunto de ajustes y controles.
Para maximizar la eficiencia de las pruebas, puede guardar los parámetros de prueba en cualquiera de las 100 memorias disponibles para una rápida recuperación. Todos los parámetros de carga, como voltaje, corriente, velocidad de respuesta e intervalos de tiempo del modo dinámico, pueden configurarse mediante los controles del panel frontal o programarse remotamente. Un teclado numérico y una perilla giratoria permiten introducir ajustes rápidamente y configurarlos con la máxima resolución fácilmente. Las interfaces USB-TMC, GPIB y RS-232 están integradas para control y comunicación remotos. Una interfaz de monitor de corriente simplifica la monitorización de las formas de onda de la corriente de entrada al proporcionar una conexión para un osciloscopio.
Las cargas electrónicas de la serie 2380 de Keithley son adecuadas para pruebas ambientales, pruebas de estrés y pruebas de vida útil acelerada para fuentes de alimentación de CA/CC y módulos de CC/CC, controladores de iluminación LED y pruebas de componentes de alta potencia, pruebas de electrónica automotriz, investigación de baterías y pruebas de descarga y pruebas de producción.
