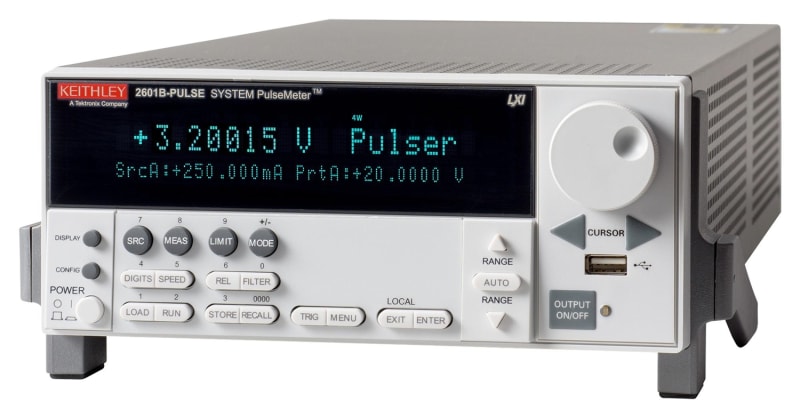

El instrumento pulsador/SMU 2601B-PULSE System SourceMeter de 10 μs con tecnología PulseMeter™ es un pulsador de alta corriente y alta velocidad líder en la industria, con medición y todas las funciones de un SMU tradicional. Ofrece una salida de pulso de corriente de 10 A a 10 V, líder en la industria, con un ancho de pulso mínimo de 10 μs, ideal para probar láseres de emisión superficial de cavidad vertical (VCSEL) utilizados en LIDAR y reconocimiento facial, LED para iluminación y pantallas, caracterización de dispositivos semiconductores, pruebas de protección contra sobretensiones y mucho más. Los digitalizadores duales integrados de 1 MS/s y 18 bits del pulsador permiten adquirir simultáneamente formas de onda de corriente y tensión de pulso sin necesidad de un instrumento adicional. El 2601B-PULSE es una solución potente que aumenta significativamente la productividad en aplicaciones que abarcan desde la caracterización en banco hasta las pruebas de producción de IV pulsadas altamente automatizadas. Para aplicaciones de sistemas automatizados, el procesador de scripts de prueba (TSP®) del 2601B-PULSE ejecuta programas de prueba completos desde el interior del instrumento para obtener el mejor rendimiento del sector. En aplicaciones multicanal de mayor tamaño, la tecnología Keithley TSP-Link® se integra con la tecnología TSP para permitir pruebas en paralelo de alta velocidad de pulsadores/SMU por pin.
Características:- Salida de pulso de 10 microsegundos, 10 A a 10 V, líder en la industria
- No requiere ajuste; funciona con cargas inductivas de hasta 3 μH
- Digitalizadores duales de 1 megamuestra/segundo para mediciones de pulsos I/V de alta velocidad (solo función de pulsador)
- Capacidad de CC hasta ±40 V a ±1,0 A, 40 vatios
- La tecnología TSP integra programas de prueba completos dentro del instrumento para lograr el mejor rendimiento a nivel de sistema de su clase.
- Tecnología de expansión TSP-Link para pruebas paralelas multicanal sin un mainframe
- Interfaces USB 2.0, LXI Core, GPIB, RS-232 y E/S digitales
- Compatible con la herramienta de software sin programación Keithley KickStart
Contenido
Esta unidad incluye el SourceMeter del sistema 2601B-PLUSE, caja de conectores de cable y enclavamiento del panel trasero, conector de E/S digital, cable TSP-Link/Ethernet (dos), conector de acoplamiento de enclavamiento de seguridad y guía de inicio rápido.
