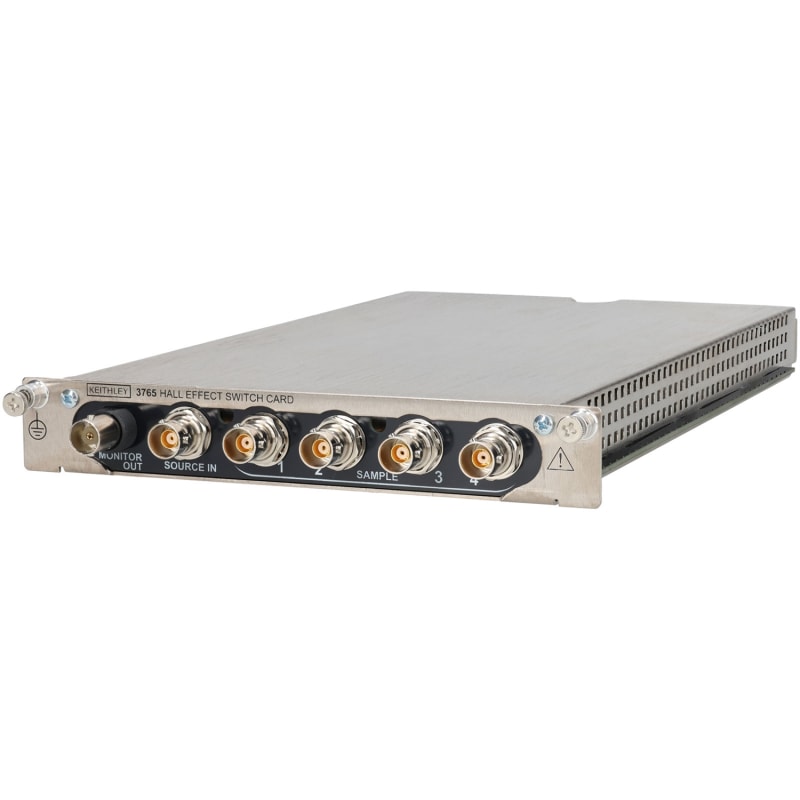

La tarjeta de efecto Hall Keithley 3765 está diseñada para quienes desean ensamblar sus propios sistemas de prueba Hall económicos. También puede ser la base de un sistema completo de efecto Hall. Utilizada junto con el software gratuito Keithley Hall Effect Test Suite (KHETS), la 3765 se integra fácilmente con multímetros digitales, fuentes de corriente y amperímetros Keithley. La tarjeta y el software KHETS aprovechan el multímetro digital integrado del 3706A, por lo que no se requiere un voltímetro externo para las mediciones.
La Keithley 3765 es una tarjeta de acondicionamiento de señal diseñada para almacenar señales de prueba de la muestra Hall en el instrumento de medición y para conmutar la corriente de una fuente a la muestra Hall. Al utilizarse con la unidad central 3706A de Keithley, la 3765 proporciona la capacidad de conmutación para medir voltajes Hall de hasta 50 nV y resistencias de muestra superiores a 1012 Ω.
- Se combina fácilmente con multímetros digitales Keithley, fuentes de corriente y amperímetros.
- Aprovecha el DMM incorporado en el 3706A, por lo que no se requiere un voltímetro externo para realizar mediciones.
- Modo de resistividad alta y baja
- En el modo de alta resistividad, la impedancia de entrada es mayor a 100 TΩ, la corriente de polarización de entrada es menor a 50 fA y la resistencia de salida es de 10 kΩ.
- Los rangos de voltaje de entrada en ambos modos de funcionamiento son de -8 V a +8 V
Se incluyen todos los accesorios necesarios para conectar el portamuestras, el escáner, los instrumentos y el controlador, lo que simplifica enormemente las conexiones y reduce el tiempo de configuración. El 3765 se conecta directamente a la muestra y todos los instrumentos se conectan al controlador mediante GPIB.
El Keithley 3765 puede operarse en modo de baja o alta resistividad. En el modo de alta resistividad, la impedancia de entrada es superior a 100 TΩ, la corriente de polarización de entrada es inferior a 50 fA y la resistencia de salida es de 10 kΩ. El rango de voltaje de entrada en ambos modos de operación es de -8 V a +8 V. Si se desea un voltaje mayor, Keithley recomienda usar un sistema 6221/6517B. El cableado y las conexiones de muestra deben diseñarse cuidadosamente para aprovechar al máximo las capacidades del 3765. Consulte el manual de Keithley "Mediciones de Bajo Nivel" para obtener orientación sobre el diseño de estas conexione
