¿Qué es una SourceMeter?

Una Sourcemeter, también conocida como Source Measure Unit (SMU), es un instrumento electrónico de alta precisión que combina en un solo equipo las funciones de una fuente de poder programable, un multímetro digital, una carga electrónica y, en algunos casos, un generador de señales. Su principal característica es la capacidad de suministrar (source) y medir (measure) simultáneamente tanto voltaje como corriente, con una resolución y exactitud que superan a los equipos tradicionales.


A diferencia de una fuente de alimentación convencional, que solo entrega energía a un dispositivo, una sourcemeter puede también absorber corriente, lo que le permite comportarse como una carga electrónica. De este modo, el equipo puede simular diferentes condiciones de operación, midiendo con exactitud la respuesta eléctrica de un dispositivo bajo prueba (DUT). Este doble rol hace posible caracterizar componentes activos y pasivos de manera integral.

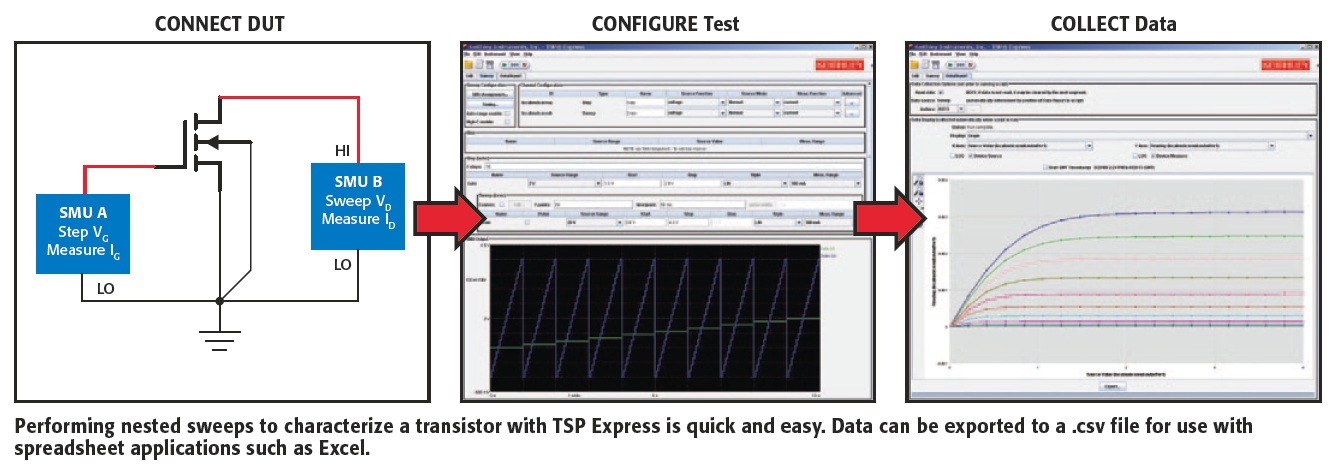

Desde el punto de vista técnico, la sourcemeter opera bajo modos de control de voltaje o corriente, denominados Source Voltage (SV) y Source Current (SI). En el modo SV, el instrumento aplica un voltaje preciso y mide la corriente resultante; mientras que en el modo SI, establece una corriente fija y mide el voltaje desarrollado en el DUT. Esta versatilidad permite obtener las curvas características I–V (corriente–voltaje), esenciales para analizar semiconductores, diodos, transistores, sensores y materiales con propiedades eléctricas específicas.

Principales funciones de una Sourcemeter:

• Fuente de poder programable: entrega corriente o voltaje con alta precisión, permitiendo ajustes finos en pruebas de laboratorio.
• Multímetro digital integrado: mide simultáneamente corriente, voltaje y potencia con resolución de microvoltios y microamperios.
• Carga electrónica: absorbe corriente de manera controlada para probar fuentes o baterías.
• Protección avanzada: incorpora límites de corriente y voltaje, protegiendo tanto al instrumento como al dispositivo bajo prueba.
• Capacidades de automatización: puede ser controlada por software mediante interfaces como GPIB, USB o LAN, lo que facilita su integración en sistemas automáticos de medición.

Ventajas de utilizar una Sourcemeter

• Caracterización de semiconductores: medición de curvas I–V en diodos, transistores, MOSFET y componentes optoelectrónicos.
• Pruebas de materiales: análisis de resistividad, conductividad o respuesta bajo estímulos eléctricos controlados.
• Evaluación de fuentes de alimentación y baterías: simulación de condiciones de carga y descarga.
• Calibración de instrumentos: referencia de voltaje o corriente con alta exactitud para validar otros equipos de medición.
• Desarrollo de sensores y dispositivos MEMS: pruebas de comportamiento eléctrico bajo diferentes condiciones ambientales.

Importancia en entornos industriales y de investigación
En laboratorios de investigación y en entornos de producción industrial, las sourcemeters representan una herramienta indispensable. Su capacidad para integrar medición y control permite automatizar pruebas de confiabilidad, realizar análisis de eficiencia energética y validar el comportamiento de circuitos bajo condiciones extremas. Además, al estar diseñadas para minimizar el ruido y las interferencias, garantizan resultados repetibles y comparables entre diferentes ensayos.
