Los modelos PEL-2004B y PEL-2002B son cargas electrónicas de CC programables multicanal con una estructura modular. La serie PEL-2000B está diseñada para adaptarse a la continua tendencia hacia la operación a alta velocidad en el mercado actual de semiconductores. A medida que las fuentes de alimentación, los convertidores CC-CC y las baterías que impulsan los circuitos semiconductores se adaptan a esta tendencia, se hace necesario el diseño de fuentes de alimentación, la inspección de calidad y la certificación de características utilizando cargas de alto rendimiento. La serie PEL-2000B incluye dos tipos de mainframes y cuatro tipos de módulos de carga para adaptarse a las necesidades de los usuarios con flexibilidad.
Cualquier combinación de módulos de carga se puede utilizar con un mainframe para personalizar un sistema de prueba según el número de canales y la potencia, el voltaje y la corriente máximos de cada canal. Se pueden conectar varias cargas en paralelo para proporcionar una carga de mayor potencia y probar fuentes de alimentación de mayor potencia. Esta flexibilidad reduce significativamente la inversión necesaria para futuros proyectos con diferentes requisitos de potencia.

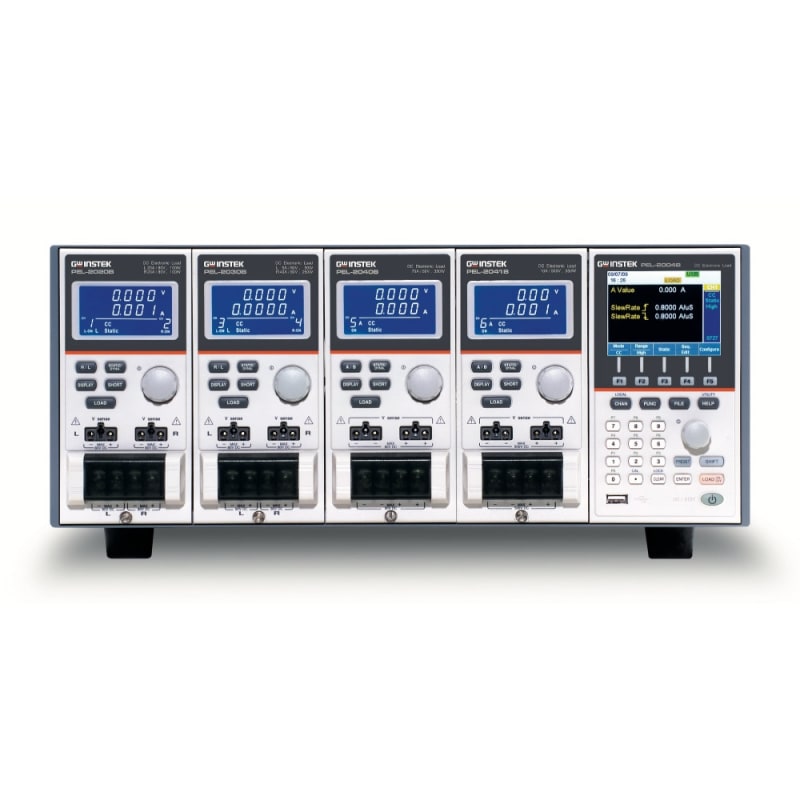

El PEL-2004B es un mainframe de 4 ranuras con una unidad de control maestra para alojar 4 módulos de carga, mientras que el PEL-2002B es un mainframe de 2 ranuras con una unidad de control maestra para alojar 2 módulos de carga. Cuando el PEL-2004B se configura con 4 módulos de carga de 350 W cada uno, la serie PEL-2000B puede absorber hasta 1,4 kVA de potencia.
Para mayores capacidades de carga, los mainframes se pueden conectar en paralelo mediante conectores MIL estándar de 20 pines. Se puede encadenar un máximo de 5 mainframes, incluyendo un maestro y 4 esclavos, para crear una capacidad de carga total de 7 kW para aplicaciones de alta corriente y alta potencia. Mediante 4 módulos de carga de doble canal, el PEL-2004B puede probar 8 salidas de fuente de alimentación simultáneamente.
La función de secuencia permite que cada canal modifique su disipador de carga según una secuencia predefinida a una velocidad de hasta 100 s por paso. Cada secuencia puede ejecutarse simultáneamente bajo el control de un reloj. Esta es una de las características más potentes de la serie PEL-2000B, ya que permite simular de forma realista la carga de una fuente de alimentación con múltiples salidas. En el modo dinámico, la corriente o la resistencia de carga pulsa entre dos niveles preestablecidos a una velocidad predefinida de hasta 25 s por paso.
Este método se utiliza a menudo como procedimiento de prueba estándar para verificar la respuesta de una fuente de alimentación a cambios rápidos de carga. Cabe destacar que se pueden conectar múltiples canales de carga en paralelo para ejecutar pruebas dinámicas de forma sincronizada bajo un solo reloj. Esta funcionalidad de dinámica paralela ofrece la flexibilidad de realizar pruebas dinámicas para una fuente de alimentación de alta potencia sin necesidad de otra carga de alta potencia.
La serie PEL-2000B incluye varios modos de protección: protección contra sobrecorriente (OCP), protección contra sobretensión (OVP), protección contra sobrepotencia (OPP), protección contra tensión inversa (RVP) y protección contra subtensión (UVP). Estos modos son útiles para proteger tanto los módulos de carga como los dispositivos bajo prueba (DUT). Se puede configurar un zumbador cuando se activa un ajuste de protección.
Cuando se activa un modo de protección, la unidad de carga mostrará una alarma y detendrá la pérdida de corriente/tensión. Cuando una unidad de carga funciona en modo CR o CV, puede necesitar protección contra sobrecorriente para evitar una pérdida de corriente excesiva. La protección contra sobrecorriente impide que la carga pierda más corriente que su límite recomendado y evita que se queme. La protección contra sobretensión se utiliza para limitar la pérdida de tensión. Si se activa la OVP, la carga de la serie PEL-2000B detendrá la pérdida de tensión. La protección contra sobrepotencia se utiliza cuando la potencia de entrada supera las especificaciones de la carga.
