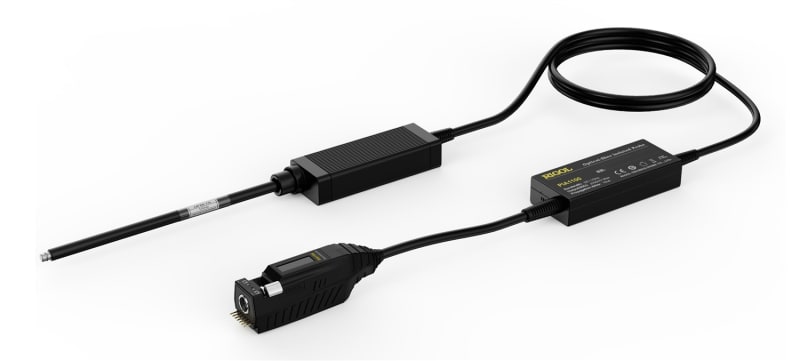

Manual de usuarioRIGOL PIA1100 es una sonda de fibra óptica aislada con un ancho de banda de 1 GHz, una longitud de cable de 2 metros, un tiempo de subida de ≤450 ps y un rango de tensión de salida de ±500 mV.
Accesorios incluidos:
- 1 punta atenuadora TIP-MMCX-50X-1, 1
- punta atenuadora TIP-MCX-2000X-1, 5
- adaptadores MCX (separación de 2,54 mm)
- 5 adaptadores MCX (separación de 5,08 mm)
- 1 cable coaxial MMCX
- 1 cable coaxial MCX
- 1 estuche de transporte
- 1 soporte para sonda.
Características principales:
- Ancho de banda: 1 GHz
- Voltaje de modo común hasta 85 kVpk
- Tensiones de modo diferencial de ±0,01 V a ±2500 V con diferentes puntas de atenuación
- CMRR alto, hasta 108 dB a 1 GHz
- Respuesta rápida, prueba inmediata después del encendido sin tiempo de calentamiento, 1 % de precisión en ganancia de CC
Aplicaciones:
- Evaluación de dispositivos de potencia, medición paralela de corriente, resolución de problemas de EMI y ESD
- Diseño de accionamiento de motor, diseño de convertidor de potencia, diseño de balasto electrónico
- Diseño y análisis de dispositivos de medio puente/puente completo de GaN, SiC e IGBT
- Prueba de inversores, SAI y fuentes de alimentación conmutadas
- Prueba de aislamiento de seguridad para aplicaciones de prueba de alto voltaje y alto ancho de banda
- Aplicaciones de prueba de amplio voltaje y banda ancha
- Medidas flotantes
