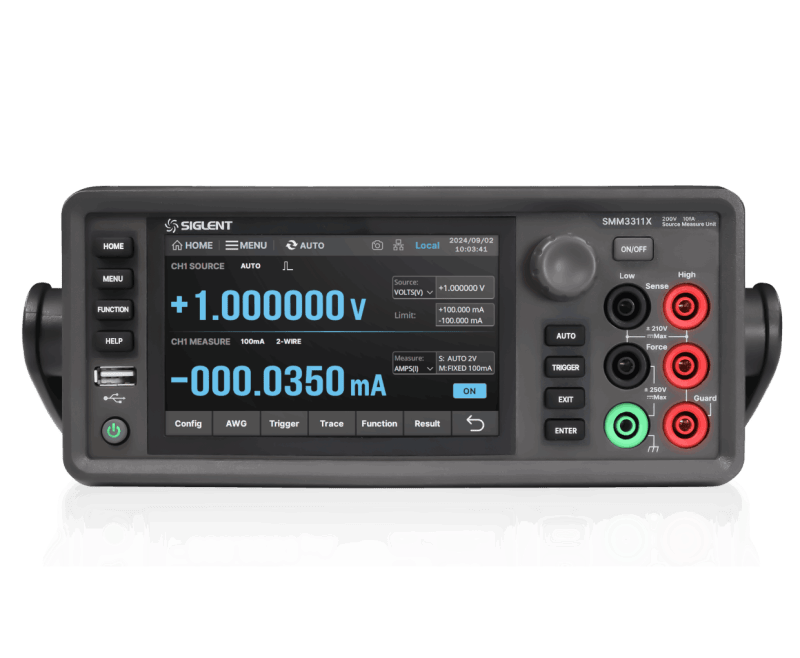

La serie SMM3000X son instrumentos de precisión de unidad de fuente/medición (SMU) que pueden generar y medir simultáneamente voltaje y corriente. Integran las funciones de fuente de corriente, fuente de voltaje, voltímetro y amperímetro, y son especialmente adecuados para aplicaciones de prueba como la caracterización de semiconductores, dispositivos y materiales a escala nanométrica, y semiconductores orgánicos.
Simulación de pulsos de alta precisiónEn el modo de pulso, la serie SMM3000X admite una salida de corriente de pulso de ±10,5 A con un ancho de pulso mínimo de 50 μs, lo que permite una simulación precisa de las condiciones de funcionamiento transitorias de los dispositivos de potencia, como las pruebas de pérdida de conmutación de dispositivos de GaN (nitruro de galio) y SiC (carburo de silicio), lo que proporciona un fuerte apoyo para la investigación, el desarrollo y las pruebas de dispositivos semiconductores de potencia.
Escaneo lineal/logarítmico
La serie SMM3000X admite escaneo lineal/logarítmico, que permite generar voltaje o corriente punto por punto con valores de paso fijos según los puntos de inicio y fin predefinidos por el usuario, midiendo y registrando automáticamente el valor de cada punto. Los usuarios pueden verificar rápidamente las características de dispositivos semiconductores como diodos y transistores en diferentes puntos de operación, obtener sus curvas características de conducción y realizar análisis de rendimiento y optimización de los dispositivos.
Características principales:- 6½ dígitos de visualización (2.100.000 cuentas)
- Tasa máxima de adquisición de 100.000 puntos/s
- Resolución mínima de programación y medición de 10 fA/100 nV
- Salida máxima: ±210 V / ±3 A (CC) / ±10,5 A (pulsada)
- Admite salidas de CC, pulso, escaneo y lista; ancho de pulso mínimo de 50 μs.
- Pantalla táctil de 5 pulgadas, admite gráficos y vistas digitales.
Secuencias personalizadas flexibles
El modo de lista admite secuencias de salida definidas por el usuario con un intervalo mínimo de 10 μs. Los cambios de parámetros pueden ser lineales, no lineales o incluso arbitrarios o secuencias personalizadas. El SMM3000X emite tensión o corriente secuencialmente según los valores definidos en la lista, a la vez que mide y registra los datos. Es ideal para probar variaciones irregulares de tensión/corriente o pruebas multisegmento.
La serie SMM3000X ofrece múltiples modos de visualización, incluyendo la vista gráfica, la vista de desplazamiento y la vista de resultados de medición. Los usuarios pueden usar la vista gráfica para representar los resultados de cálculos matemáticos en tiempo real, la vista de desplazamiento para mostrar la forma de onda temporal de los datos de prueba y la vista de resultados de medición para obtener vistas estadísticas de las trazas. Estos múltiples modos de visualización proporcionan análisis de parámetros multidimensionales, lo que permite a los usuarios comprender y analizar los datos de prueba de forma más intuitiva.
