La serie Tahoe de California Instruments combina inteligencia y flexibilidad con alta potencia para crear una plataforma avanzada de fuentes de alimentación CA/CC programables.
Mediante una arquitectura de conmutación de potencia de SiC de vanguardia y procesamiento digital de señales, la serie Tahoe combina una robusta fuente CA/CC de alta potencia con un analizador de potencia avanzado en un chasis de una sola planta.
Esta fuente de alta potencia, fácil de configurar, abarca una amplia gama de fuentes de alimentación CA monofásicas y trifásicas, o fuentes de alimentación CC monocanal y multicanal a un precio asequible. La serie Tahoe puede satisfacer sus necesidades de pruebas de potencia con rutinas de aplicación de prueba complementarias para pruebas de aviónica militar y comercial.
Características y capacidades:
- Rangos de voltaje dual que admiten pruebas de sobretensión en sistemas basados en 480 V
- Bloques de terminales separados para salidas de alimentación de CA monofásicas y trifásicas
- Fuente de CA y CC de alta potencia
- Paralelismo automático para una mayor expansión del sistema de potencia
- Modos monofásicos y trifásicos
- Generación de formas de onda arbitrarias y armónicas
- LAN LXI estándar, USB y RS-232, GPIB opcional
- Transitorios de voltaje de paso, lista y pulso con una resolución de hasta 500 useg
- Conjuntos completos de pruebas de calidad de energía de aviónica
- Niveles de potencia de 15 kVA a 1 MVA
- Pantalla a color intuitiva de 5” para facilitar la navegación
- Rutinas de prueba aceptadas internacionalmente para EMI/EMC, cumplimiento de seguridad
Operación simple
La serie Tahoe puede operarse completamente desde su controlador de panel frontal controlado por menú. La pantalla táctil a todo color muestra menús, datos de configuración y mediciones de lectura. Hay disponibles interfaces de control remoto RS-232C, USB y LAN y controladores de instrumentos para entornos de programación ATE populares. Esto permite que la serie Tahoe se integre fácilmente en un sistema de prueba automatizado.
Con el generador de forma de onda arbitraria programable, el usuario puede generar formas de onda específicas de la aplicación, obtener mediciones de dominio de tiempo y frecuencia, y capturar formas de onda de voltaje y corriente reales.
Configuraciones

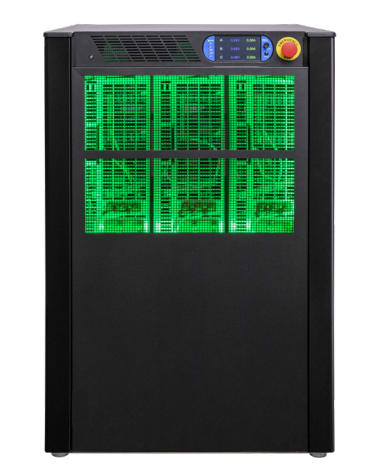

La serie Tahoe ofrece cinco configuraciones de chasis único: 15 kVA, 22,5 kVA, 30 kVA, 45 kVA y 90 kVA. Para altos requisitos de energía de CA programable, hay disponibles modelos de gabinete múltiple. Estos sistemas ofrecen capacidad Reflex, lo que permite una reconfiguración flexible del usuario según sea necesario. Esta capacidad de reconfigurar el sistema amplía en gran medida la cobertura de la prueba y no se encuentra comúnmente en los sistemas de energía.
Elección de rangos de voltaje
La serie Tahoe ofrece rango dual 0 - 166 V y 0 - 333 V línea a neutro con salida acoplada directa. Estos modelos proporcionan una capacidad máxima de salida de fuente de alimentación de CA trifásica de 287 VCA y 576 VCA línea a línea respectivamente. Para aplicaciones que requieren más de 333 V LN (o 576 V LL), hay rangos opcionales acoplados por transformador de hasta 715 V LN y 1238 V LL disponibles. O, para aplicaciones personalizadas, indíquenos sus requisitos y diseñaremos la configuración que necesita.
Factor de cresta alto
Con soporte para cargas de factor de cresta alto, el Tahoe puede manejar cargas no lineales difíciles con facilidad. Dado que muchos productos modernos utilizan fuentes de alimentación conmutadas, tienden a extraer corrientes de pico repetitivas altas. El TA30 con una clasificación de factor de cresta de 4,5, por ejemplo, puede entregar hasta 300 amperios de corriente de pico repetitiva (rango de 166 V CA) por fase para manejar cargas trifásicas. Consulte las especificaciones para conocer las corrientes pico repetitivas de cada modelo.
Control remoto:
Los estándares RS232C, USB y LAN, junto con las interfaces de control remoto GPIB opcionales, permiten programar todas las funciones del instrumento desde una computadora externa. Para la programación se utiliza el popular protocolo de comandos SCPI.
Aplicaciones:- Pruebas de equipos de acondicionamiento de energía
- Pruebas de aviónica militar y comercial
- Pruebas electrónicas a bordo
- Pruebas de cumplimiento normativo EN/IEC
- Línea de fabricación ATE
- Investigación y desarrollo
- Pruebas de electrodomésticos residenciales y comerciales
- Pruebas y análisis de motores
- Simulación de la calidad de la energía
