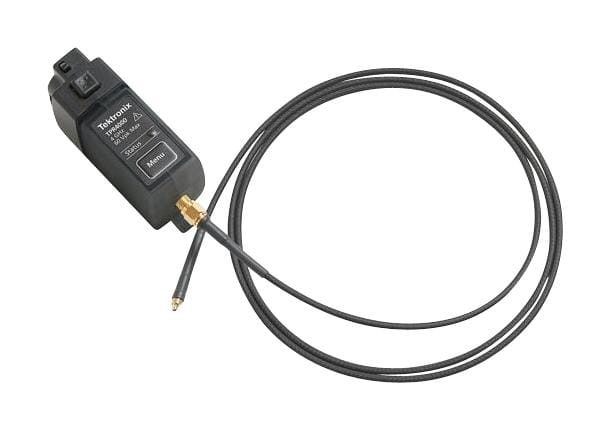

Hoja de DatosTPR1000 es una sonda de riel de potencia activa que brinda una solución de amplio rango de desplazamiento y bajo ruido para la medición de ondulación en rieles de potencia de CD que van desde -60 a +60V CD. Es adecuado para probar conjuntos de chips para el suministro y control de voltaje del riel de alimentación en los mercados automotriz, industrial y de consumo, para probar la administración de energía digital, la memoria y la conectividad Ethernet, y para probar fuentes de ruido en rieles de alimentación de alta frecuencia. Es compatible con los osciloscopios serie 6 MSO, serie 5 MSO, serie 4 MSO, serie 3 MDO, MDO3000, MDO4000C, MSO/DPO5000B, DPO7000C y DPO70000C/DX/SX.
- Sonda de riel de alimentación TekVPI® de un solo extremo de 1GHz
- Rango dinámico lineal de hasta 60V CD, 1 Vp-p de ancho de banda, CA RMS máxima de 2.5V
- Atenuación de 1.25x, respuesta de frecuencia optimizada para impedancia de fuente de <lt/>1Ω
- La linealidad de CD es inferior al 0.1%
- Ruido de <lt/>165μVp-p en MSO Serie 6 (límite de ancho de banda de 20 MHz), ruido de <lt/>1mVp-p en MSO Serie 6 (ancho de banda completo)
- Error de configuración de desplazamiento: ±(2% del ajuste + 2.5mV) máx., ±(0.1% + 2.5mV) típico
