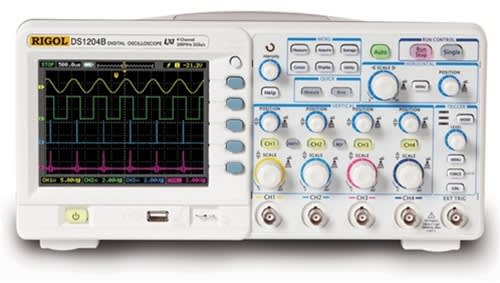

Rigol DS1204B 200 MHz Osciloscopio Digital, 4 canales. Nuevo.

Rigol DS1204B
DS1204B

Producto descontinuado

Disponibilidad: Producto descontinuado
Código del Producto: DS1204B

Descripción

  • 4 canales analogicos
  • 2 GSa/s en tiempo real de frecuencia de muestreo ,50 GSa/s tiempo equivalente de frecuencia de muestreo
  • Memoria 10 kpts , 5 kpts (cada canal)
  • 22 mediciones automaticas
  •  5.7h TFT QVGA (320~240) con 64K pantalla a color y retroiluminacion
  • Avanzados modos de disparo incluyendo, ancho de pulso, video, alternarivo y patron de disparo a traves de 4 canales analogicos.
  • Ajuste de sensibilidad de disparo: efectivamente filtro de ruido de señal de disparo
  • Cuenta con USB Host y USB compatibilidad con USB flash drive, PictBridge impresoras, actualizaciones directas del sistema.
  • LXI Clase C certificado para conectividad LAN Ethernet

Modelo DS1064B DS1104B DS1204B
Canales 4 canales{ external trigger
Ancho de banda 60MHz 100MHz 200MHz
Tiempo real de frecuencia de muestreo 2 GSa/s 1 GSa/s(cada canal)
Tiempo equivalente de frecuencia de muestreo 10 GSa/s 25 GSa/s 50 GSa/s
Memoria 16 kpts,8 kpts(cada canal)


4 canales de entrada analógica de la señal hace que las señales de varios canales
Facil de lograr la integracion del sistema de medicion y distribucion
Patron de activacion
Diaparo de cualquier combinacion de eventos a traves de los 4 canales

Certificado con PictBridge
Sensibilidadde disparo ajustable
Capacidad de filtrar el ruido de la señal, para evitar falsos disparos

 FFT
Analisis de espectro para los usuarios

Suplentedel disparador
Ofrece una pantalla de doble base de tiempo real

Establece normas para la linea de produccion para aumentar la eficiencia de la prueba



Botón de impresión directa
Para imprimir directamente en la pantalla o guardar las formas de onda de forma local o en la unidad flash USB a través de puerto USB anfitrión



Modelo DS1204B DS1104B DS1064B
Ancho de banda 200 MHz 100 MHz 60 MHz
Profundidad de memoria 16 KPTs  J, 8 KPTs
Canales 4 canales? {Disparo externo
En tiempo real la frecuencia de muestreo 2 GSa / s , 1 GSa / s
Equivalente a tiempo la frecuencia de muestreo 50 GSa / s 25 GSa / s 10 GSa / s
Tiempo de subida 1.8 ns 3.5 ns 5.8 ns
Impedancia de entrada 1 ¶ Mƒ | | 18 pF
Rango de base de tiempo 1 ns / div ~ 50 s / div 2 ns / div ~ 50 s / div 5 ns / div ~ 50 s / div
Modos de disparo Edge, video, ancho de pulso, Suplente, patrón de activación a través de 4 canales analógicos
Sensibilidad vertical 2 mV / div ~ 10 V / div
Resolución vertical 8 bits
Máximo voltaje de entrada Todas las entradas 1Mƒ ¶ | | 18pF 300Vrms CAT I máx
Cursor de medición Manual de la pista y los modos automático de medición.
Mediciones automáticas Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot, Deuda Ecológica, Frecuencia, Periodo, Tiempo de subida, tiempo de bajada, Anchura Positiva, Anchura Negativa, Ciclo de trabajo positivo, negativo ciclo de trabajo, tiempo de retardo A, Tiempo de retardo de A B, Una fase de retrasoB- Fase de retardo A B
Matemáticas +,-,X,FFT
De almacenamiento interno 10 formas de onda, 10 configuraciones
De almacenamiento USB BMP 8 bits, 24 bits BMP, PNG, CSV, límite de formas de onda y configuraciones contra la unidad flash USB, Fs
Conectividad Dispositivo USB, dos USB Host, LXI-C de LAN compatibles
Mostrar 5.7? H TFT QVGA (320?? ~ 240) con 64K colores Pantalla LED de retroiluminación
Fuente de alimentación AC 100-127V, 45Hz-440Hz, 100-240V, 45Hz-65Hz. Número máximo de 60VA
