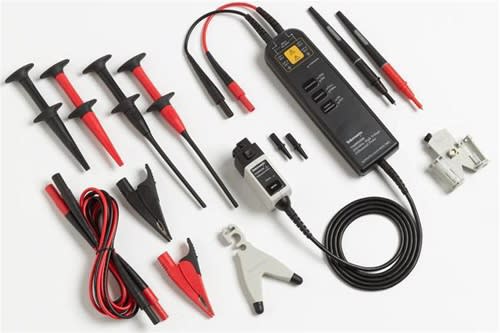

El THDP0200 es una sonda activa diferencial capaz de obtener de manera segura la medición de tensiones diferenciales de hasta ± 1,500 V. La sonda es efectiva en la toma de mediciones en los circuitos de IGBT como unidades de motor y convertidores de potencia. El THDP0200 soporta anchos de banda de hasta 200 MHz y velocidad de respuesta de hasta 275 V / ns en la ganancia de 1/250.

Aplicaciones

• Mediciones Flotadas
• Diseño de Fuentes de Poder Switcheadas
• Diseño de Controladores de Motores
• Diseño de Balastras Electronicas
• Diseño de pantallas CRT
• Diseño y Servicio de Convertidores de Potencia
• Evaluacion de Dispositivos Electricos de Potencia

Puntas Diferenciales de Alto Voltaje

TMDP0200 • THDP0200 • THDP0100

Puntas con la interface TekVPI^®

Características	TMDP0200	THDP0200	THDP0100
Atenuación	25X / 250X	50X / 500X	100X / 1000X
Voltaje Diferencial	250X: ±750 V 25X: ±75 V	500X: ±1500 V 50X: ±150 V	1000X: ±6000 V 100X: ±600 V
Voltaje de Modo Común	±750 V	±1500 V	±6000 V
Máxima entrada: Voltage-a-Tierra	550 V CAT I 300 V CAT III	1000 V CAT II 600 V CAT III	2300 V CAT I 1000 V CAT III
Ancho de Banda	200 MHz	200 MHz	100 MHz
Tiempo de Rizo	<1.8 ns	<1.8 ns	<3.5 ns
Velocidad de Giro	<275 V/ns at 1/250 gain	<650 V/ns at 1/500 gain	<2500 V/ns at 1/1000 gain
Impedancia de entrada en la Punta de la Sonda	5 MΩ || <2 pF	10 MΩ || <2 pF	40 MΩ || <2.5 pF
CMRR Típico	DC: > –80 dB 1 MHz: > –60 dB 3.2 MHz: > –30 dB 50 MHz: > –26 dB	DC: > –80 dB 1 MHz: > –60 dB 3.2 MHz: > –30 dB 50 MHz: > –26 dB	DC: > –80 dB 1 MHz: > –60 dB 3.2 MHz: > –30 dB 100 MHz: > –26 dB
Longitud del Cable	1.5 m	1.5 m	1.5 m
